Druckkabine warten: Wie werden Dichtigkeit und Drucksystem eines Businessjets geprüft?

Als Betreiber oder technischer Verantwortlicher eines Businessjets ist die Sicherstellung der Integrität des Druckkabinen- und Dichtigkeitssystems von größter Bedeutung für die Sicherheit Ihrer Passagiere und die Effizienz des Flugbetriebs. Regelmäßige Wartung und präzise Prüfungen sind unerlässlich, um potenzielle Leckagen oder Systemausfälle frühzeitig zu erkennen und zu beheben, bevor sie kritische Auswirkungen haben.

Das sind die beliebtesten Flugzeugwartungshandbuch Produkte

Keine Produkte gefunden.

Die Notwendigkeit der Dichtheitsprüfung für Businessjets

Die Druckkabine eines Businessjets ist darauf ausgelegt, in großen Flughöhen einen für die Passagiere angenehmen Kabinendruck aufrechtzuerhalten, der dem eines geringeren Altitude entspricht. Dieses System ist komplex und beinhaltet eine Vielzahl von Komponenten, von der Kabinenstruktur über Türen und Fenster bis hin zu Ventilen und Leitungen. Eine einwandfreie Dichtigkeit ist entscheidend, um:

• die Sicherheit der Passagiere zu gewährleisten, indem ein lebensnotwendiges Sauerstoffniveau und ein physiologisch verträglicher Druck sichergestellt werden.
• den Komfort während des Fluges zu maximieren, indem störende Geräusche, Zugluft und Temperaturschwankungen minimiert werden.
• die optimale Leistung des Flugzeugs zu unterstützen, da ein dichtes Kabinensystem Energie spart, die sonst für die Kompensation von Leckagen aufgewendet werden müsste.
• die Einhaltung strenger luftrechtlicher Vorschriften sicherzustellen.

Die Folgen einer unzureichenden Dichtigkeit können von unangenehmen Symptomen wie Ohrenschmerzen bis hin zu potenziell gefährlichen Situationen wie einem rapiden Druckabfall (Depressurisation) reichen. Daher sind detaillierte Prüfverfahren und eine systematische Wartung der Druckkabine und ihres Systems ein unverzichtbarer Bestandteil des Flugzeugmanagements.

Methoden zur Prüfung der Dichtigkeit der Druckkabine

Die Dichtheitsprüfung der Kabine ist ein mehrstufiger Prozess, der verschiedene Techniken kombiniert, um eine umfassende Bewertung zu ermöglichen. Diese Prüfungen werden in der Regel als Teil der vorgeschriebenen Wartungsintervalle durchgeführt, können aber auch bei Verdacht auf Leckagen oder nach größeren strukturellen Eingriffen erfolgen.

Druckkammertests (Pressurization Tests)

Dies ist die primäre und wichtigste Methode zur Überprüfung der Kabinendichtigkeit. Dabei wird die Kabine gezielt unter Druck gesetzt, um auf Leckagen zu prüfen.

• Überdrucktest (Positive Pressure Test): Die Kabine wird mit komprimierter Luft auf einen Druck gebracht, der leicht über dem normalen maximalen Kabinendruck liegt. Ein leicht erhöhter Druck simuliert typische Flugbedingungen und deckt so Leckagen auf.
• Unterdrucktest (Negative Pressure Test): Weniger gebräuchlich, kann aber in spezifischen Szenarien eingesetzt werden, um die Fähigkeit der Kabine zu prüfen, einem leichten Unterdruck standzuhalten.

Während des Drucktests werden spezifische Parameter wie der Druckabfall über einen bestimmten Zeitraum, die Leistungsfähigkeit der Druckregelsysteme und die Aktivierung von Warnsystemen sorgfältig überwacht. Die Prüfer suchen dabei nach ungewöhnlichen Geräuschen (Zischen, Pfeifen), sichtbaren Luftströmungen oder einem unerwarteten Druckabfall. Oft werden auch Hilfsmittel wie Rauchgeneratoren oder Seifenwasser verwendet, um kleinste Leckagen an Fenstern, Türen, Luken oder strukturellen Nahtstellen sichtbar zu machen.

Leckagedetektion mit Hilfsmitteln

Um auch kleinste Leckagen zu identifizieren, die bei einem reinen Drucktest möglicherweise unbemerkt bleiben, kommen spezialisierte Detektionsmethoden zum Einsatz:

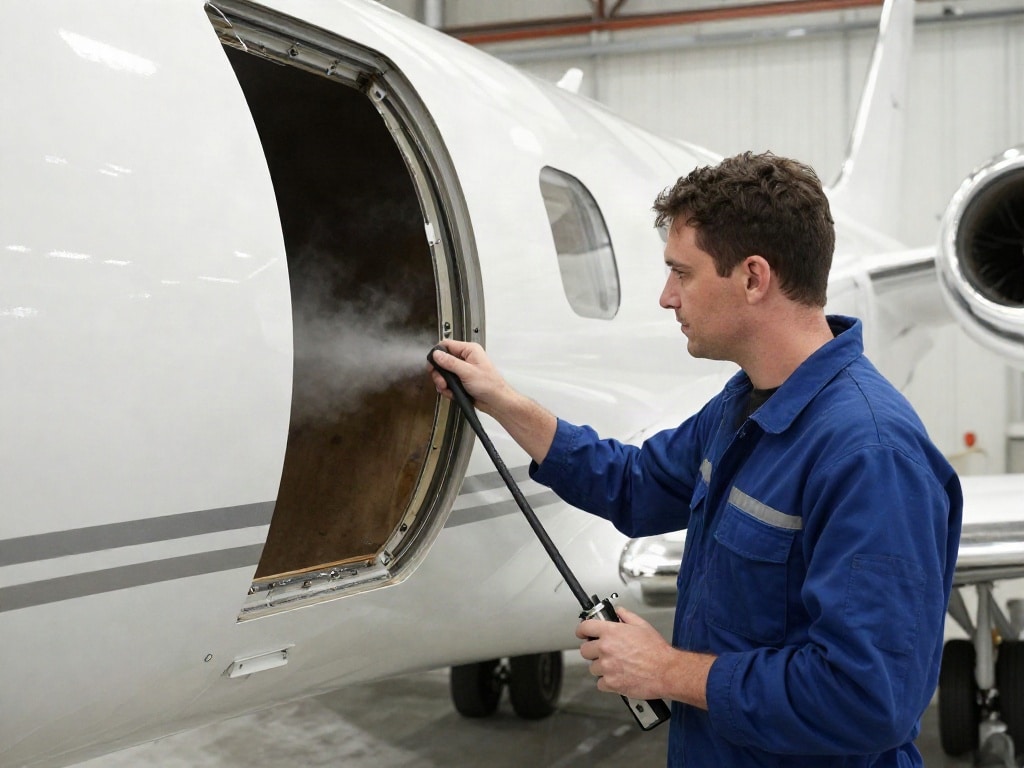

• Rauchgeneratoren: Bei durchgeführtem Überdruck werden feine Rauchpartikel in die Kabine eingebracht. Sichtbare Rauchfahnen, die aus Spalten oder Ritzen austreten, deuten auf Leckagen hin.
• Seifenwasserlösungen: An potenziellen Leckagestellen (z.B. Fensterdichtungen, Türdichtungen) wird eine Seifenwasserlösung aufgetragen. Austretende Luftblasen sind ein klares Indiz für eine Undichtigkeit.
• Ultraschall-Detektoren: Diese Geräte können hochfrequente Geräusche erkennen, die durch Luftströmungen an Leckagestellen erzeugt werden, auch wenn sie für das menschliche Ohr nicht wahrnehmbar sind. Dies ist besonders nützlich bei der Inspektion schwer zugänglicher Bereiche.

Visuelle Inspektion

Eine gründliche visuelle Inspektion ist ein integraler Bestandteil jeder Dichtheitsprüfung. Sie findet vor, während und nach den Drucktests statt.

• Überprüfung von Tür- und Fensterdichtungen auf Risse, Verformungen oder Verschleiß.
• Inspektion der Kabinenverkleidung auf Risse, Beschädigungen oder lose Befestigungen.
• Kontrolle von Durchführungen für Kabel, Rohre und Belüftungssysteme.
• Überprüfung der strukturellen Integrität von Luken und Wartungsdeckeln.

Prüfung des Druckregelsystems (Pressurization Control System)

Neben der reinen Dichtigkeit der Kabinenstruktur ist auch das Druckregelsystem selbst von entscheidender Bedeutung. Dieses System ist für die Aufrechterhaltung des gewünschten Kabinendrucks und dessen Angleichung an die Außenbedingungen zuständig.

Funktionstests der Druckregler

Die Druckregler (oft als „Pack“ oder „System“ bezeichnet) steuern die Luftzufuhr und -ableitung, um den Innendruck zu regulieren. Funktionstests beinhalten:

• Automatisierte Druckprofile: Überprüfung, ob die Regler die programmierten Druckprofile während des Steig- und Sinkfluges korrekt ausführen.
• Manuelle Steuerung: Testen der manuellen Eingriffsmöglichkeiten des Cockpitpersonals zur Druckanpassung.
• Überwachung von Druck- und Temperaturwerten: Sicherstellen, dass die angezeigten Werte den tatsächlichen Bedingungen entsprechen und innerhalb der Toleranzen liegen.
• Test der Warnsysteme: Verifikation, dass die Warnmeldungen für niedrigen Kabinendruck (Cabin Altitude Warning) und schnellen Druckabfall (Rate of Climb Warning) korrekt funktionieren.

Inspektion der Luftzufuhr und -ableitungskomponenten

Das Drucksystem bezieht Luft von den Triebwerken (Bleed Air) oder nutzt ein Air Cycle Machine (ACM) System, um Luft zu komprimieren, zu kühlen und zu entspannen, bevor sie der Kabine zugeführt wird. Prüfungen umfassen:

• Überprüfung der Leitungen und Ventile: Inspektion von Luftleitungen auf Risse, Korrosion oder Beschädigungen sowie Funktionstests der dazugehörigen Ventile (z.B. Outflow Valves, Inflow Valves).
• Funktionsprüfung der Air Cycle Machines (ACMs): Sicherstellen, dass die ACMs effizient arbeiten und die Luft auf die gewünschte Temperatur und den gewünschten Druck bringen.
• Dichtheit der Komponenten: Prüfung von Verbindungen und Gehäusen der einzelnen Systemkomponenten auf Leckagen.

Prüfung der Notfallsysteme (Emergency Systems)

Das Druckkabinen- und Dichtigkeitssystem ist mit mehreren Notfallsystemen gekoppelt, deren Funktionsfähigkeit lebenswichtig ist.

• Sauerstoffsysteme: Überprüfung der Sauerstoffgeneratoren (z.B. chemische Sauerstoffgeneratoren für Notfallsituationen) oder der Sauerstoffflaschen sowie der Masken und des zugehörigen Auslösemechanismus.
• Notfall-Druckablassventile: Testen, ob diese Ventile im Bedarfsfall ordnungsgemäß funktionieren.
• Druckanzeigen und -messer: Kalibrierung und Überprüfung der Genauigkeit aller Druckanzeigen im Cockpit und in der Kabine.

Regelmäßige Wartungsintervalle und Dokumentation

Die Wartung von Druckkabine und Drucksystem folgt strengen Vorschriften der Luftfahrtbehörden wie der EASA (European Union Aviation Safety Agency) oder der FAA (Federal Aviation Administration). Diese Vorschriften definieren spezifische Inspektionsintervalle, die auf der Flugstundenzahl oder der Anzahl der Flugzyklen (Starts und Landungen) basieren.

• Leichte Inspektionen (A-Checks): Hierbei werden häufig visuelle Kontrollen und einfache Funktionstests durchgeführt.
• Mittlere Inspektionen (C-Checks): Diese umfassen tiefgreifendere Untersuchungen, einschließlich detaillierter Drucktests und Überprüfung von Systemkomponenten.
• Schwere Inspektionen (D-Checks): Bei diesen umfassenden Überholungen wird das Flugzeug nahezu komplett demontiert, und alle Systeme, einschließlich des Druckkabinen-Systems, werden einer extrem gründlichen Prüfung und Instandsetzung unterzogen.

Die lückenlose Dokumentation aller durchgeführten Prüfungen, Wartungsarbeiten und eventuellen Reparaturen ist unerlässlich. Jede Maßnahme muss im Wartungsprotokoll des Flugzeugs detailliert festgehalten werden, um die Konformität mit den Vorschriften nachzuweisen und die Historie des Systems nachvollziehen zu können.

Spezialisierte Ausrüstung und geschultes Personal

Die Durchführung dieser komplexen Prüfungen erfordert nicht nur spezifisches Fachwissen, sondern auch den Einsatz spezialisierter Ausrüstung. Flugzeughersteller und autorisierte Wartungsbetriebe verfügen über kalibrierte Druckprüfgeräte, Leckagedetektoren, Rauchgeneratoren und Diagnosewerkzeuge. Das Personal, das diese Wartungsarbeiten durchführt, muss über fundierte Kenntnisse der Flugzeugsysteme, der geltenden Vorschriften und der jeweiligen Prüfverfahren verfügen. Regelmäßige Schulungen und Zertifizierungen stellen sicher, dass die Techniker stets auf dem neuesten Stand der Technik und der Sicherheitsanforderungen sind.

Wichtige Kennzahlen und Parameter bei der Prüfung

Bei der Dichtheitsprüfung und der Systemprüfung werden verschiedene Kennzahlen und Parameter genau erfasst und bewertet:

Druckabfallrate: Wie schnell fällt der Kabinendruck ab, wenn das System abgedichtet ist? Dieser Wert wird mit den Herstellervorgaben verglichen. Ein schnellerer als zulässiger Druckabfall deutet auf Leckagen hin.

Druckhaltefähigkeit: Die Fähigkeit des Systems, einen bestimmten Kabinendruck für eine definierte Zeitspanne konstant zu halten.

Funktion der Druckregler: Die Genauigkeit, mit der die Druckregler den Zielkabinendruck erreichen und halten, sowie die Reaktionszeit auf Druckänderungen.

Temperaturmanagement: Die Effektivität des Systems bei der Kühlung und Heizung der Kabinenluft.

Fehlercodes und Systemmeldungen: Die Auswertung von Fehlercodes, die von der Flugzeugavionik generiert werden, gibt Aufschluss über mögliche Probleme im Druckregelsystem.

Häufige Problembereiche

Trotz regelmäßiger Wartung können bestimmte Bereiche anfälliger für Probleme sein:

• Tür- und Fensterdichtungen: Verschleiß durch mechanische Beanspruchung, Alterung des Materials und Umwelteinflüsse.
• Strukturelle Integrität: Mikrorisse, die durch Materialermüdung oder kleine Aufprallschäden entstehen können.
• Ventile und Aktuatoren: Verschleiß von Dichtungen, mechanische Defekte oder Probleme mit der elektrischen Ansteuerung.
• Luftleitungen: Korrosion, Vibrationsbedingte Risse oder beschädigte Verbindungsstücke.

Prüfverfahren im Überblick

Prüfkategorie	Beschreibung der Prüfung	Zweck	Häufigkeit
Dichtigkeit der Kabinenstruktur	Überdruck- und Unterdrucktests mit Hilfsmitteln wie Rauch oder Seifenwasser	Aufspüren von Leckagen in Rumpf, Fenstern, Türen und Luken	Regelmäßig im Rahmen von C- und D-Checks, bei Bedarf auch zwischendurch
Druckregelsystem	Funktionstests der Druckregler, ACMs, Ventile und Leitungen	Sicherstellung der korrekten Kabinendruckregelung und Luftverteilung	Regelmäßig im Rahmen von C- und D-Checks
Notfallsysteme	Tests der Sauerstoffversorgung, Warnsysteme und Notfall-Druckablassventile	Gewährleistung der Sicherheit bei Druckverlust oder anderen Notfallsituationen	Regelmäßig, oft auch bei A-Checks (funktionale Checks)
Strukturelle Integrität	Visuelle Inspektionen, ggf. mit Ultraschall oder Rissprüfverfahren	Erkennung von Beschädigungen, Ermüdung oder Korrosion an der Kabinenstruktur	Regelmäßig, besonders bei C- und D-Checks
Konnektivität und Kabelbäume	Inspektion und Funktionstests elektrischer Verbindungen für Drucksensoren und Aktuatoren	Sicherstellung der korrekten Signalübertragung und Steuerung	Im Rahmen von C- und D-Checks
