Keine Produkte gefunden.Das Herzstück der klassischen Learjets: Das General Electric CJ610 Triebwerk
Das General Electric CJ610 ist ein zweistufiges Turbinen-Strahltriebwerk, das seit Jahrzehnten in verschiedenen Varianten der Learjet-Familie, insbesondere in den Modellen Learjet 35, 36 und 55, zum Einsatz kommt. Seine Robustheit und Zuverlässigkeit haben es zu einer Legende in der Geschäftsfliegerei gemacht. Doch wie bei jedem mechanischen System unterliegt auch ein solches Triebwerk Verschleiß und bedarf regelmäßiger und spezialisierter Instandhaltung, um seine Leistungsfähigkeit und Sicherheit über seine gesamte Lebensdauer zu gewährleisten.
Grundprinzipien der CJ610 Triebwerkswartung
Die Wartung von Flugzeugtriebwerken ist ein hochgradig regulierter Prozess, der von Herstellervorgaben, Luftfahrtbehörden (wie der FAA in den USA oder der EASA in Europa) und den Betreiberhandbüchern der Flugzeughersteller diktiert wird. Für das CJ610 bedeutet dies, dass jeder Wartungszyklus genau dokumentiert und nach strengen Protokollen durchgeführt werden muss.
Inspektionsintervalle und -typen
Die Frequenz und Art der Inspektionen hängen maßgeblich von den Betriebsstunden des Triebwerks ab. Man unterscheidet grundsätzlich zwischen:
- Tägliche Inspektionen (Daily Checks): Diese werden vor jedem Flug durchgeführt und umfassen eine visuelle Prüfung auf offensichtliche Schäden, Leckagen oder lose Teile. Der Pilot oder ein zugewiesener Mechaniker führt diese Checks durch.
- Periodische Inspektionen (Phased Checks): Diese finden nach einer bestimmten Anzahl von Flugstunden statt (z.B. alle 250 oder 500 Flugstunden). Hierbei werden detailliertere Prüfungen der Triebwerkskomponenten durchgeführt, oft inklusive kleinerer Demontagen und Reinigungen.
- Große Überholungen (Heavy Maintenance / Overhauls): Diese finden nach einer festgelegten Anzahl von Flugstunden (oft im Bereich von 3.000 bis 6.000 Stunden, abhängig von der spezifischen Triebwerksvariante und den Betriebsumständen) oder nach Erreichen bestimmter „Life Limits“ für kritische Komponenten statt. Hierbei wird das Triebwerk komplett zerlegt, inspiziert, repariert oder ersetzt und anschließend wieder montiert und getestet.
Bedeutung der Betriebsstunden und Zyklen
Die Lebensdauer vieler Triebwerkskomponenten wird nicht nur in Betriebsstunden gemessen, sondern auch in „Zyklen“. Ein Zyklus repräsentiert einen Start- und Landevorgang, bei dem das Triebwerk starken thermischen und mechanischen Belastungen ausgesetzt ist. Daher ist die Zählung von Starts und Landungen genauso wichtig wie die reine Flugzeit für die Bestimmung von Wartungsintervallen.
Schlüsselkomponenten und ihre Wartung beim CJ610
Das CJ610 besteht aus mehreren kritischen Systemen, deren einwandfreie Funktion unerlässlich ist. Die Wartung konzentriert sich dabei auf:
1. Verdichter (Compressor)
Der Verdichter erhöht den Druck der angesaugten Luft, bevor diese in die Brennkammer gelangt. Die Verdichterschaufeln sind extremen Belastungen ausgesetzt. Regelmäßige Inspektionen prüfen auf:
- Erosion und Korrosion: Insbesondere durch angesaugte Fremdkörper (Sand, Staub, Salz).
- Risse und Verformungen: Durch thermische und mechanische Überlastung.
- Verschleiß an Dichtungen: Um die Effizienz des Verdichters zu erhalten.
Gegebenenfalls werden einzelne Schaufeln oder ganze Verdichterstufen ausgetauscht, wenn sie die vorgegebenen Toleranzen überschreiten.
2. Brennkammer (Combustor)
Hier wird der Kraftstoff mit der verdichteten Luft vermischt und verbrannt. Die Brennkammer muss extremen Temperaturen standhalten. Die Wartung umfasst:
- Inspektion der Einspritzdüsen: Auf Verstopfungen oder Beschädigungen, die zu ungleichmäßiger Flammenbildung führen können.
- Prüfung der Brennkammerauskleidung: Auf Risse oder Verformungen durch die hohe Hitze.
- Zustand der Zündkerzen und Zündsysteme: Für einen zuverlässigen Start.
3. Turbine
Die heißen Abgase der Brennkammer treiben die Turbinenschaufeln an, die wiederum den Verdichter und die Nebenaggregate antreiben. Dies ist der thermisch und mechanisch am stärksten beanspruchte Teil des Triebwerks. Die Wartung konzentriert sich auf:
- Turbinenschaufeln: Überprüfung auf Risse, Verformungen, Oxidation und Versprödung. Dies geschieht oft mittels Endoskopie (Blick durch kleine Öffnungen mit Kameras) oder durch vollständige Demontage bei größeren Überholungen.
- Turbinenwelle und Lager: Inspektion auf Verschleiß und Beschädigungen.
Aufgrund der extremen Belastung haben Turbinenschaufeln oft ein „Life Limit“, das heißt, sie müssen nach einer bestimmten Anzahl von Zyklen oder Flugstunden unabhängig von ihrem sichtbaren Zustand ersetzt werden.
4. Schmiersystem (Lubrication System)
Ein intaktes Schmiersystem ist lebenswichtig, um Reibung und Verschleiß der beweglichen Teile zu minimieren und die Triebwerkstemperatur zu regulieren. Wartungsarbeiten beinhalten:
- Kontrolle des Ölstands und der Ölqualität: Regelmäßige Entnahme von Ölproben zur Analyse auf Metallpartikel, die auf internen Verschleiß hinweisen.
- Prüfung von Ölpumpen und Filtern: Sicherstellung einer ausreichenden Schmierung und Entfernung von Verunreinigungen.
- Inspektion von Leitungen und Dichtungen: Auf Leckagen, die zu Ölverlust und damit zu Triebwerksschäden führen könnten.
5. Kraftstoffsystem (Fuel System)
Die präzise Dosierung und Einspritzung des Kraftstoffs ist entscheidend für die Effizienz und Leistung des Triebwerks. Wartungsarbeiten umfassen:
- Kalibrierung der Kraftstoffregler (Fuel Control Units – FCU): Um die richtige Kraftstoffmenge für jeden Betriebszustand zu gewährleisten.
- Reinigung und Prüfung von Kraftstofffiltern.
- Inspektion der Kraftstoffleitungen und Einspritzdüsen.
6. Nebenaggregate (Accessory Gearbox)
Die Accessory Gearbox treibt wichtige Komponenten wie die Lichtmaschine, Hydraulikpumpen und die Kraftstoffpumpe an. Ihre Wartung beinhaltet:
- Prüfung der Verzahnungen und Lager der Getriebe: Auf Verschleiß und Beschädigungen.
- Inspektion der angetriebenen Aggregate: Sicherstellung ihrer Funktionstüchtigkeit.
Wichtige Wartungsdoktrinen und Technologien
Die Instandhaltung von CJ610 Triebwerken basiert auf mehreren Säulen:
Erhaltungskultur (On-Condition Maintenance)
Dies ist die vorherrschende Philosophie. Statt Komponenten nach festen Intervallen blind auszutauschen, werden sie regelmäßig inspiziert und nur dann repariert oder ersetzt, wenn ihr Zustand dies erfordert. Dies spart Kosten und maximiert die Nutzungsdauer von Komponenten.
Zustandsüberwachung (Condition Monitoring)
Moderne Flugzeuge und Triebwerke sind mit Sensoren ausgestattet, die Daten über wichtige Parameter wie Temperaturen, Drücke, Drehzahlen und Vibrationen sammeln. Diese Daten werden analysiert, um Anomalien frühzeitig zu erkennen, bevor sie zu einem kritischen Problem werden. Dies schließt die Analyse von Ölproben und die Auswertung von Flugdaten mit ein.

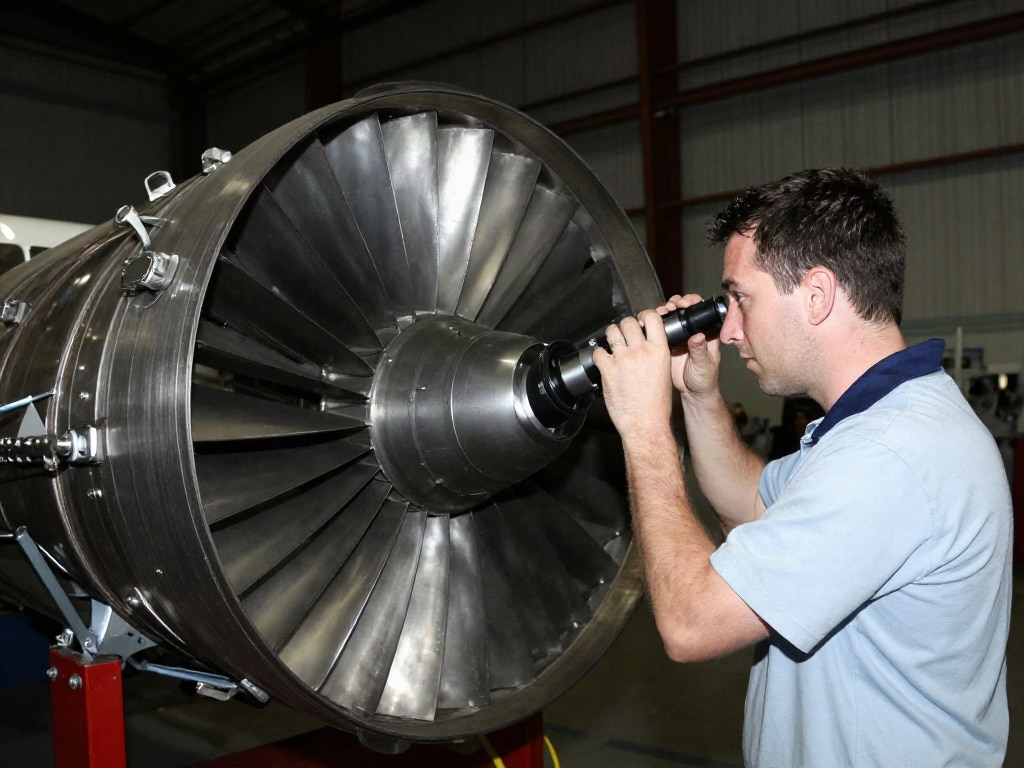

Endoskopie
Diese Technik ermöglicht es Technikern, das Innere des Triebwerks ohne vollständige Demontage zu inspizieren. Kleine Kameras werden durch Zündkerzenöffnungen oder spezielle Inspektionsöffnungen eingeführt, um die Zustände von Verdichter- und Turbinenschaufeln, Brennkammern und anderen schwer zugänglichen Bereichen zu beurteilen.
Reparatur und Überholung durch zertifizierte Werkstätten
Triebwerksreparaturen und Überholungen dürfen nur von spezialisierten und von den Luftfahrtbehörden zertifizierten Wartungsbetrieben durchgeführt werden. Diese Betriebe verfügen über das notwendige Fachwissen, Werkzeug, Prüfeinrichtungen und Originalersatzteile, um die hohen Standards zu erfüllen.
Ersatzteilmanagement
Die Verwendung von zertifizierten und rückverfolgbaren Ersatzteilen ist von entscheidender Bedeutung. Dies schließt sowohl Originalteile (OEM-Teile) als auch von autorisierten Werkstätten überholte oder reparierte Teile ein.
Die Rolle des Flugzeugherstellers und des Triebwerksherstellers
Sowohl der Flugzeughersteller (z.B. Learjet/Bombardier) als auch der Triebwerkshersteller (General Electric) geben detaillierte Wartungshandbücher (Maintenance Manuals – MM) heraus. Diese Dokumente sind die Bibel für die Triebwerksmechaniker und enthalten alle erforderlichen Verfahren, Spezifikationen, Toleranzen und Intervalle. Jede Abweichung von diesen Handbüchern muss genehmigt werden und ist mit einem erheblichen administrativen Aufwand verbunden.
Herausforderungen bei der Wartung klassischer Triebwerke
Auch wenn das CJ610 ein bewährtes Triebwerk ist, bringt die Wartung klassischer Flugzeugkomponenten spezifische Herausforderungen mit sich:
- Verfügbarkeit von Ersatzteilen: Für ältere Triebwerksvarianten kann die Beschaffung spezifischer, neu gefertigter Teile schwieriger werden. Oft sind spezialisierte Zulieferer oder die Instandsetzung bestehender Teile gefragt.
- Technische Dokumentation: Die Originaldokumentation muss stets aktuell gehalten und für die Techniker zugänglich sein.
- Fachpersonal: Die Ausbildung und Bindung von qualifizierten Technikern, die Erfahrung mit älteren Triebwerkstypen haben, ist essenziell.
- Regulatorische Änderungen: Luftfahrtbehörden können neue Vorschriften erlassen, die auch die Wartung älterer Triebwerke betreffen können.
CJ610 Wartung: Ein Überblick
| Wartungsbereich | Schwerpunkte | Häufigkeit | Bedeutung für die Betriebsfähigkeit |
|---|---|---|---|
| Strukturelle Inspektion | Rumpf, Flügel, Leitwerke, Fahrwerk | Periodisch, nach spezifischen Flugstunden/Zyklen oder Ereignissen (z.B. Landung mit starkem Seitenwind) | Gesamte Flugzeugintegrität, sichere Landung und Start |
| Triebwerksinspektion (CJ610) | Verdichter, Brennkammer, Turbine, Schmiersystem, Kraftstoffsystem | Täglich, periodisch nach Flugstunden/Zyklen, große Überholung nach Betriebsstunden-Limits | Zuverlässige Triebwerksleistung, Sicherheit des Fluges, Kraftstoffeffizienz |
| Avionik und Elektrik | Navigationssysteme, Kommunikationssysteme, Autopilot, elektrische Leitungen und Komponenten | Regelmäßige Tests, periodische Überprüfungen | Sichere Flugführung, Kommunikation, Instrumentenflugfähigkeit |
| Hydraulik und Pneumatik | Fahrwerksbetätigung, Bremsen, Ruder, Klimaanlage, Enteisungssysteme | Regelmäßige Drucktests, Leckagekontrollen, Funktionsprüfungen | Steuerbarkeit des Flugzeugs, sichere Betätigung kritischer Systeme |
| Innenausstattung und Kabine | Sitze, Sicherheitseinrichtungen (Sauerstoffmasken, Schwimmwesten), Notausgänge | Regelmäßige visuelle Inspektion, Funktionsprüfung der Sicherheitseinrichtungen | Komfort und Sicherheit der Passagiere |
Das sind die neuesten Triebwerks Handbuch Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu CJ610 Wartung: Wie werden die Triebwerke klassischer Learjets betriebsfähig gehalten?
Wie oft muss ein CJ610 Triebwerk überholt werden?
Die Intervalle für eine vollständige Triebwerksüberholung (Overhaul) variieren je nach spezifischer Variante des CJ610, den Einsatzbedingungen und dem Wartungsprogramm des Betreibers. Typischerweise liegen diese Intervalle im Bereich von 3.000 bis 6.000 Flugstunden. Kritische Komponenten wie Turbinenschaufeln haben oft eigene „Life Limits“, die unabhängig vom Gesamttriebwerk beachtet werden müssen.
Welche Rolle spielt die Endoskopie bei der CJ610 Wartung?
Die Endoskopie ist eine äußerst wichtige Technik, die es erlaubt, das Innere des Triebwerks zu inspizieren, ohne es komplett zerlegen zu müssen. Durch kleine Öffnungen werden Kameras eingeführt, um den Zustand von Verdichter- und Turbinenschaufeln sowie der Brennkammer auf Risse, Verformungen, Erosion oder Korrosion zu prüfen. Dies ermöglicht eine frühzeitige Erkennung von Problemen und spart Kosten und Zeit.
Sind die Ersatzteile für das CJ610 noch verfügbar?
Ja, General Electric und spezialisierte Drittanbieter stellen sicher, dass die wichtigsten Ersatzteile für das CJ610 weiterhin verfügbar sind. Allerdings können einige spezifische Teile für sehr frühe Varianten oder für Komponenten mit sehr langen Lebensdauern möglicherweise nicht mehr neu gefertigt werden. In solchen Fällen wird auf überholte oder reparierte Teile von zertifizierten Betrieben zurückgegriffen. Die Rückverfolgbarkeit und Zertifizierung dieser Teile sind dabei von höchster Bedeutung.
Was passiert, wenn ein Defekt am Triebwerk während des Fluges entdeckt wird?
Die Sicherheit hat oberste Priorität. Wenn während des Fluges ein Defekt festgestellt wird, der die sichere Weiterführung des Fluges gefährden könnte, wird der Pilot angewiesen, umgehend Maßnahmen zu ergreifen. Dies kann eine Reduzierung der Triebwerksleistung, die Abschaltung des betroffenen Triebwerks (bei mehrmotorigen Flugzeugen wie dem Learjet) oder eine sofortige Landung auf dem nächstgelegenen geeigneten Flugplatz umfassen. Nach der Landung wird das Triebwerk detailliert inspiziert und repariert, bevor es wieder für den Flugbetrieb zugelassen wird.
Wer ist für die Wartung der CJ610 Triebwerke verantwortlich?
Die Verantwortung für die Wartung liegt zunächst beim Flugzeugbetreiber (Airline oder Privatkunde). Dieser beauftragt jedoch in der Regel spezialisierte und von den Luftfahrtbehörden zertifizierte Wartungsbetriebe (MRO – Maintenance, Repair, and Overhaul) für die Durchführung der umfangreicheren Arbeiten. Der Triebwerkshersteller General Electric gibt die Wartungsanleitungen vor und kann ebenfalls Wartungsleistungen anbieten.
Welche Rolle spielen die Flugdaten und die Zustandsüberwachung?
Flugdaten-Rekorder und dedizierte Systeme zur Zustandsüberwachung (Condition Monitoring Systems – CMS) sind entscheidend. Sie sammeln und analysieren kontinuierlich Daten über Triebwerksbetriebsparameter wie Temperaturen, Drücke, Drehzahlen und Vibrationen. Diese Analysen ermöglichen die frühzeitige Erkennung von Leistungseinbußen oder beginnenden Defekten, bevor sie zu ernsthaften Problemen werden. Dies optimiert die Wartungsintervalle und verhindert ungeplante Ausfälle.
