Die wichtigsten Systeme und Komponenten eines Businessjets erklärt

Als Betreiber oder potenzieller Käufer eines Businessjets ist ein tiefes Verständnis der zugrundeliegenden Technik unerlässlich. Moderne Businessjets sind Wunderwerke der Ingenieurskunst, deren komplexe Systeme ineinandergreifen, um Leistung, Sicherheit und Komfort zu maximieren. Von der Aerodynamik über die Triebwerke bis hin zur Avionik – jede Komponente spielt eine entscheidende Rolle für den reibungslosen Ablauf eines Fluges.

Das Flugzeugzellen-Design: Aerodynamik und Struktur

Die Tragflächen

Die Tragflächen sind das Herzstück der aerodynamischen Leistung. Sie sind so geformt, dass sie beim Vorbeiströmen der Luft einen Auftrieb erzeugen, der das Gewicht des Flugzeugs überwindet. Bei Businessjets sind die Tragflächen oft schlank und pfeilförmig gestaltet, um hohe Geschwindigkeiten zu ermöglichen und den Luftwiderstand zu minimieren. Wichtige Elemente sind:

• Flächenprofil (Airfoil): Die exakte Querschnittsform der Tragfläche, die den Auftrieb und den Widerstand bestimmt.
• Flaps und Slats: An der Hinter- und Vorderkante der Tragflächen angebrachte bewegliche Teile, die bei niedrigen Geschwindigkeiten (Start und Landung) den Auftrieb erhöhen und den Strömungsabriss verzögern.
• Winglets: Vertikale oder abgewinkelte Verlängerungen an den Flügelspitzen, die den induzierten Widerstand reduzieren und so die Treibstoffeffizienz verbessern.

Der Rumpf

Der Rumpf beherbergt die Kabine, die Cockpit- und Frachträume sowie wichtige Systemkomponenten. Er muss strukturell robust sein, um den aerodynamischen Kräften während des Fluges standzuhalten, und gleichzeitig so leicht wie möglich konstruiert werden. Moderne Rümpfe von Businessjets werden oft aus Verbundwerkstoffen wie Kohlefaserverbundwerkstoffen (CFK) gefertigt, die ein hervorragendes Verhältnis von Festigkeit zu Gewicht bieten.

Das Leitwerk

Das Leitwerk, bestehend aus Höhen- und Seitenleitwerk, sorgt für die Längs- und Richtungsstabilität des Flugzeugs. Es ermöglicht dem Piloten, das Flugzeug zu steuern und unerwünschte Bewegungen zu korrigieren. Moderne Businessjets verfügen häufig über:

• Horizontalstabilisator: Kontrolliert die Nickbewegung (Nase auf/ab).
• Vertikalstabilisator: Kontrolliert die Gierbewegung (Nase links/rechts).
• Bewegliche Ruder (Elevator und Rudder): Diese Steuerflächen am Leitwerk ermöglichen die eigentliche Steuerung.

Das Triebwerkssystem: Leistung und Effizienz

Gasturbinen-Triebwerke

Businessjets werden fast ausschließlich von Strahltriebwerken, genauer gesagt von Turbofans, angetrieben. Diese Triebwerke erzeugen Schub, indem sie große Mengen Luft ansaugen, komprimieren, mit Treibstoff verbrennen und die heiße Abgasmasse mit hoher Geschwindigkeit ausstoßen. Der „Fan“ im vorderen Teil des Triebwerks sorgt für zusätzlichen Schub durch die Beschleunigung eines Teils der angesaugten Luft, was die Treibstoffeffizienz erhöht und die Lärmbelastung reduziert.

• Ansaugung (Inlet): Leitet die Luft zum Gebläse.
• Verdichter (Compressor): Verdichtet die Luft stark.
• Brennkammer (Combustor): Hier wird Treibstoff eingespritzt und mit der komprimierten Luft verbrannt.
• Turbine: Die heißen Abgase treiben die Turbinenblätter an, die wiederum den Verdichter und den Fan antreiben.
• Düse (Nozzle): Beschleunigt die Abgase nach hinten und erzeugt so Schub.

Treibstoffsystem

Das Treibstoffsystem versorgt die Triebwerke mit dem benötigten Kerosin. Es umfasst Tanks, Pumpen, Leitungen und Instrumente zur Überwachung des Treibstoffstands und der Verteilung. Die Tanks befinden sich meist in den Tragflächen und/oder im Rumpf. Die Verteilung des Treibstoffs ist entscheidend für die Gewichtsverteilung und somit für die Flugstabilität.

Das Flugsteuerungssystem: Präzision in der Luft

Mechanische und hydraulische Systeme

Traditionell wurden Flugsteuerungen über Kabel, Stangen und Seilzüge vom Cockpit zu den Steuerflächen bewegt. Bei größeren und schnelleren Flugzeugen kommen hydraulische Systeme zum Einsatz, die die Kraft des Piloten verstärken und so die Bedienung erleichtern. Diese Systeme sind robust und zuverlässig.

Fly-by-Wire (FBW)

Moderne Businessjets setzen zunehmend auf „Fly-by-Wire“-Systeme. Hierbei werden die Steuerbefehle des Piloten von elektronischen Sensoren erfasst und über digitale Signale an Stellmotoren weitergeleitet, die die Steuerflächen bewegen. Dies ermöglicht eine präzisere Steuerung, optimierte Flugleistungen durch computergestützte Steuergesetze und höhere Sicherheit durch automatische Korrekturen und Schutzmechanismen, die unerwünschte Flugzustände verhindern.

Das Fahrwerk: Landung und Bodenhandling

Das Fahrwerk eines Businessjets ist entscheidend für sichere Starts und Landungen sowie für das Rollen auf dem Flugplatz. Es besteht in der Regel aus einem Hauptfahrwerk, das unter den Tragflächen oder dem Rumpf angebracht ist, und einem Bugfahrwerk. Alle Räder sind mit Bremsen ausgestattet, um das Flugzeug schnell und sicher zum Stillstand zu bringen.

• Einziehmechanismus: Für einen effizienten Flug wird das Fahrwerk während des Fluges in den Rumpf oder die Tragflächen eingezogen, um den Luftwiderstand zu minimieren.
• Stoßdämpfer: Sorgen für eine weiche Landung und nehmen die Aufprallenergie auf.
• Lenkung: Das Bugfahrwerk ist oft lenkbar, um das Manövrieren am Boden zu erleichtern.

Das Avioniksystem: Das Gehirn des Flugzeugs

Die Avionik (Luftfahrtelektronik) ist das komplexe System, das alle Kommunikations-, Navigations-, Überwachungs- und Anzeigesysteme eines Flugzeugs umfasst. Sie ist das „Gehirn“, das dem Piloten Informationen liefert und die Steuerung des Flugzeugs ermöglicht.

Cockpit-Displays und Instrumente

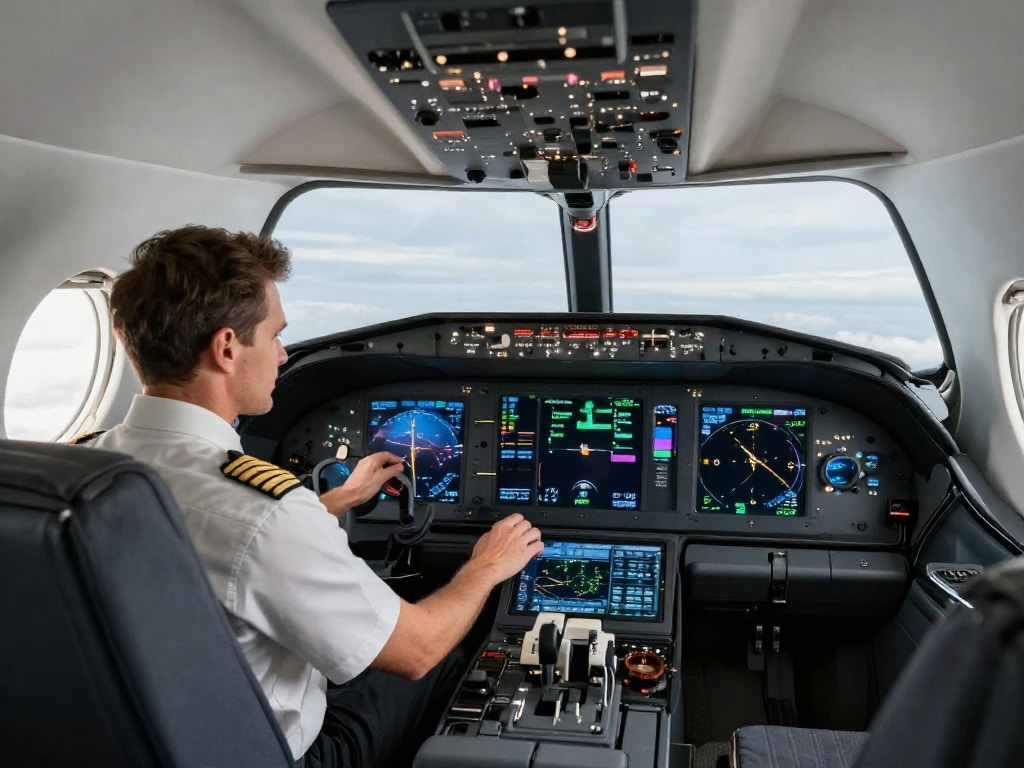

Das Herzstück der Avionik sind die modernen Glascockpits. Anstelle von analogen Instrumenten werden hier hochauflösende Farbmonitore verwendet, die eine Fülle von Informationen übersichtlich darstellen. Dazu gehören:

• Primary Flight Display (PFD): Zeigt grundlegende Flugdaten wie Geschwindigkeit, Höhe, Fluglage und Kurs an.
• Navigation Display (ND): Stellt Karten, Flugrouten und Wetterinformationen dar.
• Engine Indicating and Crew Alerting System (EICAS) oder Engine/Alerts Display: Informiert über den Zustand der Triebwerke und zeigt Systemwarnungen an.

Navigationssysteme

Moderne Businessjets nutzen eine Kombination aus verschiedenen Navigationssystemen, um präzise Positionsdaten zu erhalten:

• Global Positioning System (GPS): Basiert auf Satellitensignalen zur exakten Positionsbestimmung.
• Inertial Reference System (IRS) / Inertial Navigation System (INS): Nutzt Beschleunigungs- und Drehratensensoren, um die Position und Orientierung des Flugzeugs unabhängig von externen Signalen zu berechnen.
• Radio Navigation: Ältere Systeme wie VOR (VHF Omnidirectional Range) und ILS (Instrument Landing System) werden oft noch als Backup oder für bestimmte Anflüge genutzt.

Kommunikationssysteme

Die Kommunikation mit der Flugsicherung und anderen Flugzeugen ist entscheidend für die Sicherheit. Businessjets sind mit einer Vielzahl von Funkgeräten ausgestattet:

• VHF-Funkgeräte: Für die Kommunikation mit der Flugsicherung auf kurze bis mittlere Distanzen.
• HF-Funkgeräte: Für die Langstreckenkommunikation, insbesondere über Ozeane.
• Satellitenkommunikation (SatCom): Ermöglicht weltweite Kommunikation, einschließlich Internetzugang und Telefonie in der Kabine.

Flugsicherungssysteme

• Transponder: Sendet eine Kennung und Höhe an die Flugsicherung.
• Traffic Collision Avoidance System (TCAS): Warnt vor potenziellen Kollisionen mit anderen Flugzeugen und gibt Ausweichmanöver vor.
• Weather Radar: Erfasst Wetterformationen wie Gewitter, um diese zu umfliegen.

Das Umweltsystem: Kabinenkomfort und Druck

Druckkabine

Um den Komfort der Passagiere auf großer Höhe zu gewährleisten, verfügen Businessjets über eine Druckkabine. Diese erzeugt und hält in der Kabine einen künstlichen Luftdruck auf einem Niveau, das dem von niedrigeren Höhen (ca. 1.800 bis 2.400 Meter) entspricht. Ein Druckregelventil (Pressure Control Valve) steuert den Luftdruck und lässt überschüssige Luft ab.

Klimatisierung und Belüftung

Ein ausgeklügeltes System sorgt für die Regelung der Kabinentemperatur und die Frischluftzufuhr. Dies geschieht oft durch die Nutzung von Zapfluft (Bleed Air) aus den Triebwerken, die gekühlt und auf die gewünschte Temperatur gebracht wird. Moderne Systeme bieten eine präzise Temperaturregelung für verschiedene Zonen in der Kabine.

Das elektrische System: Die Energieversorgung

Alle elektronischen und mechanischen Systeme im Flugzeug werden von einer zuverlässigen Energieversorgung gespeist. Dies wird durch mehrere Hauptkomponenten sichergestellt:

• Generatoren: An den Triebwerken gekoppelt, erzeugen sie Wechselstrom.
• Batterien: Dienen als Backup-Energiequelle und für den Startvorgang, bevor die Generatoren anlaufen.
• Konverter und Gleichrichter: Wandeln Wechselstrom in Gleichstrom um, der von vielen Avioniksystemen benötigt wird.
• Bus Bars: Verteilen die elektrische Energie an die verschiedenen Systeme.

Das Enteisungs- und Vereisungsschutzsystem

Eisbildung auf den Tragflächen und Steuerflächen kann die Aerodynamik drastisch beeinträchtigen und zu gefährlichen Situationen führen. Businessjets verfügen daher über ausgeklügelte Systeme zum Schutz vor Eis:

• Heizungselemente: Elektrisch beheizte Matten auf den Vorderkanten von Tragflächen und Leitwerken.
• Pneumatische Enteiser (Pneumatic De-icing Boots): Aufblasbare Gummipuffer, die Eisbildung brechen und abtransportieren.
• Beheizte Windschutzscheiben: Verhindern die Eisbildung im Cockpitbereich.

Das Brandschutzsystem

Zur Gewährleistung der Sicherheit sind Businessjets mit umfassenden Brandschutzsystemen ausgestattet. Dazu gehören Brandmelder in kritischen Bereichen wie den Triebwerken, den Frachträumen und der Bordküche. Im Falle eines Brandes können Löschmittel (oft Halon-Ersatzstoffe) automatisch oder manuell ausgelöst werden, um das Feuer zu ersticken.

Das Hydrauliksystem

Hydrauliksysteme nutzen unter Druck stehende Flüssigkeit, um Kraft auf Steuerflächen, Fahrwerk, Bremsen und andere mechanische Komponenten zu übertragen. Sie sind entscheidend für die Betätigung vieler beweglicher Teile des Flugzeugs, insbesondere bei größeren Jets, wo manuelle Bedienung nicht mehr praktikabel wäre.

Die Kabinenausstattung und Sicherheitssysteme

Neben der technischen Infrastruktur sind auch die Kabinenausstattung und die integrierten Sicherheitssysteme von zentraler Bedeutung. Dazu gehören:

• Sitze: Ergonomisch gestaltet für Komfort und Sicherheit, mit integrierten Gurten und manchmal Airbags.
• Notausgänge und Rettungsinseln: Für den Fall einer Notlandung.
• Sauerstoffsysteme: Notfallsauerstoffmasken für Passagiere und Besatzung.
• Entertainment- und Kommunikationssysteme: Oftmals hochmoderne Infotainmentsysteme mit Internetzugang und individuellen Bildschirmen.

Hauptsystemkategorie	Beschreibung der Funktion	Schlüsselkomponenten	Bedeutung für den Flugbetrieb
Flugzeugzellen-Design	Erzeugt Auftrieb, minimiert Luftwiderstand und trägt alle anderen Systeme.	Tragflächen, Rumpf, Leitwerk, Flügelprofile, Flaps, Slats, Winglets	Fluggeschwindigkeit, Stabilität, Treibstoffeffizienz, Manövrierbarkeit
Triebwerkssystem	Erzeugt den notwendigen Schub für den Vortrieb.	Turbofans, Brennkammer, Verdichter, Turbine, Treibstofftanks, Pumpen	Reichweite, Geschwindigkeit, Steigleistung, Treibstoffverbrauch
Avioniksystem	Bietet Navigation, Kommunikation, Flugzeugüberwachung und Anzeigesysteme.	Glascockpit-Displays, GPS, IRS, Funkgeräte, Transponder, TCAS, Wetterradar	Flugsicherheit, Routenplanung, Effizienz der Flugsicherung, Situationsbewusstsein
Flugsteuerungssystem	Ermöglicht die Steuerung des Flugzeugs durch den Piloten.	Steuerknüppel/Sidestick, Pedale, Ruder, Querruder, Höhenruder, Fly-by-Wire-Systeme, Hydraulik	Präzision der Steuerung, Stabilität, Reaktion auf Pilotenbefehle
Umweltsystem	Gewährleistet Kabinendruck, Temperatur und Luftqualität.	Druckkabinenregelung, Klimaanlage, Belüftungssysteme, Sauerstoffsysteme	Passagierkomfort, Gesundheit und Sicherheit während des Fluges

Das sind die neuesten Businessjet Technik Produkte mit der besten Bewertung

Keine Produkte gefunden.

FAQ – Häufig gestellte Fragen zu Businessjet-Technik: Die wichtigsten Systeme und Komponenten erklärt

Was sind die Hauptunterschiede in der Technik zwischen kleinen und großen Businessjets?

Größere Businessjets verfügen in der Regel über leistungsstärkere Triebwerke, komplexere Avioniksysteme, fortschrittlichere Flugsteuerungssysteme (wie Fly-by-Wire) und ausgefeiltere Kabinensysteme (wie Druckregelungen für größere Höhen oder fortschrittlichere Klimatisierung). Sie haben auch robustere Fahrwerke, um höhere Startgewichte und Landegeschwindigkeiten zu bewältigen. Kleinere Jets setzen oft auf bewährte, einfachere Technologien, um Kosten und Wartungsaufwand zu optimieren.

Wie wird die Sicherheit in Businessjets durch die Technik gewährleistet?

Die Sicherheit wird durch eine Vielzahl redundanter Systeme gewährleistet. Wichtige Komponenten wie Triebwerke, hydraulische Systeme und elektrische Energiequellen sind oft mehrfach vorhanden. Moderne Avioniksysteme bieten fortschrittliche Warn- und Überwachungssysteme (z.B. TCAS, Bodenkollisionswarnsysteme), und Fly-by-Wire-Systeme verhindern kritische Flugzustände. Zudem sorgen strenge Wartungsprotokolle und die Verwendung hochfester, leichter Materialien für strukturelle Integrität.

Welche Rolle spielen Verbundwerkstoffe in der modernen Businessjet-Konstruktion?

Verbundwerkstoffe, insbesondere Kohlefaserverbundwerkstoffe (CFK), spielen eine immer wichtigere Rolle. Sie sind deutlich leichter als herkömmliche Aluminiumlegierungen bei gleicher oder sogar höherer Festigkeit. Dies führt zu einer Reduzierung des Flugzeuggewichts, was wiederum die Treibstoffeffizienz erhöht, die Reichweite verbessert und die Umweltbelastung verringert. Sie ermöglichen auch komplexere aerodynamische Formen, die die Leistung weiter optimieren.

Was genau ist ein „Glascockpit“ und welche Vorteile bietet es?

Ein Glascockpit bezeichnet ein modernes Flugzeugcockpit, bei dem die traditionellen analogen Instrumente durch digitale, hochauflösende Farbmonitore ersetzt wurden. Diese Displays zeigen Informationen wie Fluglage, Geschwindigkeit, Höhe, Kurs, Triebwerksdaten und Navigationsinformationen grafisch und übersichtlich an. Die Vorteile sind eine verbesserte Informationsdarstellung, eine bessere Situationsübersicht für den Piloten, die Möglichkeit zur Darstellung komplexer Daten (z.B. Wetterradar auf der Navigationskarte) und die Reduzierung des Wartungsaufwands im Vergleich zu mechanischen Instrumenten.

Wie wird sichergestellt, dass die Triebwerke auch bei extremen Wetterbedingungen zuverlässig funktionieren?

Triebwerke für Businessjets sind so konstruiert, dass sie einem breiten Spektrum an Betriebsbedingungen standhalten. Sie verfügen über Systeme zur Verhinderung von Eisbildung an den Verdichtereingängen und über fortschrittliche Motormanagement-Systeme, die die Leistung unter verschiedenen Höhen- und Temperaturbedingungen optimieren. Wetterradar im Cockpit hilft den Piloten zudem, extreme Wetterereignisse wie starke Gewitter zu erkennen und zu umfliegen, um die Triebwerke und die Flugzeugzelle zu schützen.

Welche Bedeutung hat die Wartung für die Langlebigkeit und Zuverlässigkeit der Technik in einem Businessjet?

Die regelmäßige und sorgfältige Wartung ist absolut entscheidend für die Langlebigkeit und Zuverlässigkeit aller Systeme in einem Businessjet. Flugzeuge unterliegen strengen Wartungsplänen, die von den Herstellern vorgegeben werden und Inspektionen, Austausch von Verschleißteilen und Systemprüfungen umfassen. Eine professionelle Wartung stellt sicher, dass alle Komponenten innerhalb ihrer Spezifikationen arbeiten, potenzielle Probleme frühzeitig erkannt und behoben werden und somit die maximale Sicherheit und Effizienz des Flugzeugs gewährleistet bleibt.
