Materialermüdung und Druckzyklen: Warum altern Flugzeugstrukturen?

Flugzeugstrukturen altern, und das hat direkte Auswirkungen auf die Sicherheit und Lebensdauer von Verkehrsflugzeugen. Verstehst du die physikalischen Prinzipien hinter Materialermüdung und Druckzyklen, kannst du die Notwendigkeit regelmäßiger Inspektionen und Wartungen besser nachvollziehen und die Zuverlässigkeit von Flugzeugen einschätzen.

Das sind die beliebtesten Flugzeugmaterial Produkte

Keine Produkte gefunden.

Das Prinzip der Materialermüdung in Flugzeugstrukturen

Materialermüdung ist ein komplexer Prozess, der zum Versagen von Werkstoffen unter wiederholter Last führt, auch wenn diese Lasten weit unter der Streckgrenze des Materials liegen. Bei Flugzeugen sind die Strukturen permanent zyklischen Belastungen ausgesetzt. Diese Belastungen resultieren hauptsächlich aus den Druckunterschieden zwischen der Kabine und der Außenatmosphäre während des Fluges sowie aus den Kräften, die durch Start, Flug und Landung auf die Zelle wirken. Jeder Start und jede Landung repräsentieren einen Druckzyklus für die Kabinenstruktur. Über tausende von solchen Zyklen akkumulieren sich mikroskopische Schäden in den Werkstoffen der Flugzeugzelle. Diese Schäden manifestieren sich zunächst als winzige Risse, oft an Stellen mit Spannungskonzentrationen, wie beispielsweise bei Nieten, Schraubenlöchern oder scharfen Kanten. Mit fortschreitender Ermüdung wachsen diese Risse langsam und stetig. Wenn ein Riss eine kritische Länge erreicht, kann die verbleibende Struktur nicht mehr die auftretenden Kräfte aufnehmen, und es kommt zum catastrophic failure.

Ursachen und Arten von Belastungen

Die primäre Ursache für Materialermüdung bei Flugzeugen sind die zyklischen Druckunterschiede zwischen der Flugzeugkabine und der Umgebungsluft. Bei jedem Aufstieg steigt der Druck in der Kabine, um eine für die Passagiere angenehme Höhe zu simulieren, während der Umgebungsdruck sinkt. Umgekehrt bei jedem Sinkflug. Dieser Druckunterschied dehnt die Rumpfstruktur des Flugzeugs leicht aus. Beim Sinkflug entspannt sich die Struktur wieder. Diese wiederholte Ausdehnung und Kontraktion belastet die Werkstoffe der Flugzeugzelle kontinuierlich. Darüber hinaus wirken weitere Belastungen auf die Flugzeugstruktur ein:

• Aerodynamische Kräfte: Auftrieb, Widerstand und Steuerkräfte führen zu Biege-, Schub- und Torsionsbelastungen auf Flügel, Rumpf und Leitwerk.
• Turbulenzen: Stöße durch Luftverwirbelungen verursachen kurzzeitige, aber signifikante Kraftspitzen, die zur Rissinitiierung beitragen können.
• Landestöße: Die Aufprallkräfte bei der Landung sind beträchtlich und belasten das Fahrwerk und die gesamte Struktur.
• Temperaturschwankungen: Große Temperaturunterschiede zwischen Boden und Flughöhe können zu thermischen Spannungen führen, die ebenfalls zur Materialermüdung beitragen.

Die Rolle von Werkstoffen und Konstruktion

Die Wahl der Werkstoffe und die Art der Konstruktion spielen eine entscheidende Rolle bei der Beständigkeit gegen Materialermüdung. Früher wurden Flugzeuge hauptsächlich aus Aluminiumlegierungen gefertigt. Diese bieten ein gutes Verhältnis von Festigkeit zu Gewicht, sind jedoch anfällig für Spannungsrisskorrosion und Ermüdungsrisse, insbesondere an Verbindungsstellen. Moderne Flugzeuge setzen vermehrt auf Verbundwerkstoffe wie kohlenstofffaserverstärkte Kunststoffe (CFK). Diese Materialien sind oft leichter und ermüdungsbeständiger als Metalle, da sie keine klassischen Risse im Sinne metallischer Brüche ausbilden. Stattdessen können Delaminationen (Trennung von Faserschichten) oder Faserbrüche auftreten. Die Konstruktion muss Spannungskonzentrationen minimieren. Dies geschieht durch:

• Abrundung von Kanten und Ecken: Scharfe Übergänge sind ideale Orte für die Rissbildung.
• Reduzierung von Nieten und Schrauben: Jede Bohrung schwächt das Material und ist ein potenzieller Ansatzpunkt für Ermüdung.
• Einsatz von Verbundwerkstoffen: Diese können oft aus größeren Einzelteilen gefertigt werden, was die Anzahl der Verbindungsstellen reduziert.
• Gezielte Verstärkung kritischer Bereiche: Bereiche mit hoher erwarteter Belastung werden strukturell verstärkt.

Druckzyklen: Das Herzstück der Flugzeugalterung

Jeder Flug stellt einen sogenannten Druckzyklus dar. Dieser Zyklus beginnt am Boden, wo der Druck in der Kabine auf Umgebungsdruckniveau gehalten wird. Beim Steigflug wird der Kabinendruck schrittweise erhöht, um eine Höhe von etwa 2.000 bis 2.400 Metern zu simulieren. Dies führt zu einer Ausdehnung der Rumpfstrukturen. Beim Reiseflug bleibt dieser Druckunterschied bestehen. Während des Sinkfluges wird der Kabinendruck wieder dem äußeren Umgebungsdruck angeglichen, was zu einer Kontraktion der Rumpfstrukturen führt. Dieser Zyklus von Ausdehnung und Kontraktion ist die Hauptursache für die Ermüdung der Rumpfhaut und umliegender Strukturbauteile. Die Anzahl der Druckzyklen, die ein Flugzeug erfährt, wird akribisch gezählt und dient als wesentlicher Indikator für die Restlebensdauer der Struktur. Ein Flugzeug, das hauptsächlich Kurzstrecken fliegt, absolviert in der gleichen Flugzeit deutlich mehr Druckzyklen als ein Langstreckenflugzeug, da jeder Start und jede Landung einen vollen Zyklus darstellt.

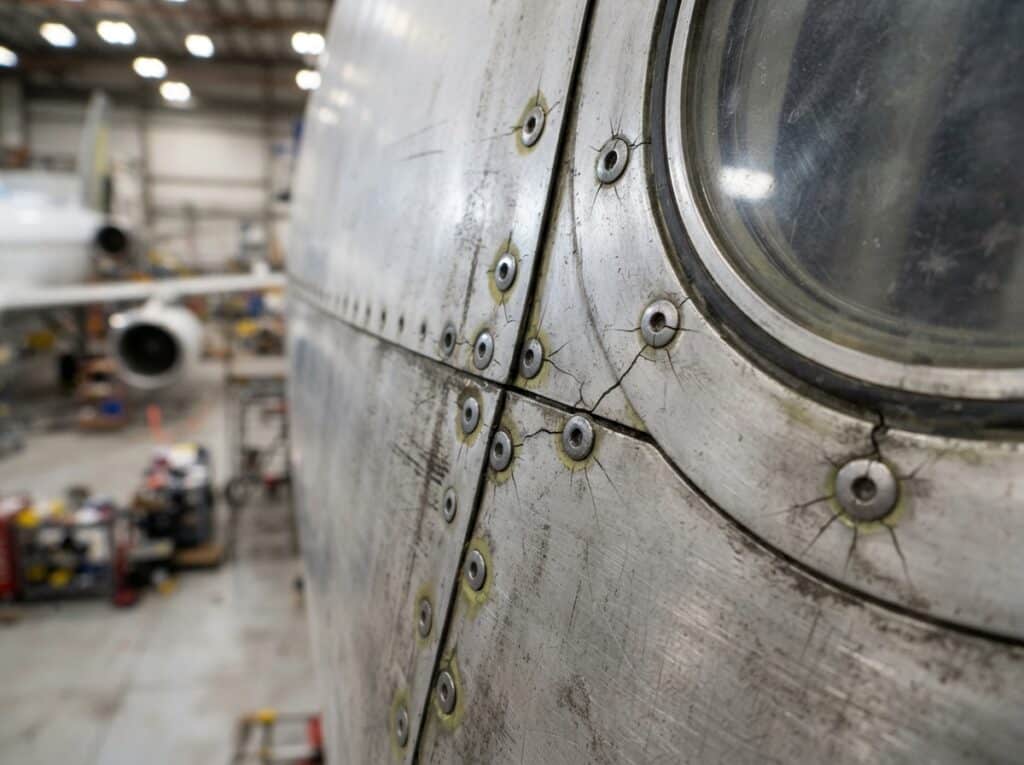

Die Auswirkungen auf die Rumpfstruktur

Die Rumpfstruktur eines Flugzeugs ist zylindrisch oder elliptisch geformt und steht unter konstantem äußerem atmosphärischem Druck und innerem Kabinendruck. Wenn der Kabinendruck steigt, übt er eine nach außen gerichtete Kraft auf die Rumpfwand aus. Diese Kraft bewirkt eine Zugspannung in der Rumpfhaut, die sich vom Spant zu Spant erstreckt. Gleichzeitig werden die Spanten selbst durch diese nach außen gerichtete Kraft auf Druck beansprucht und versuchen, ihre Form zu halten. Mit jedem Druckzyklus erfahren die Werkstoffe dieser Komponenten wiederholte Dehnungen und Entlastungen. Diese zyklischen Spannungen sind der Hauptgrund für die Entstehung und das Wachstum von Ermüdungsrissen, insbesondere in den Bereichen, wo die Rumpfhaut mit den Spanten verbunden ist, oder an Öffnungen wie Fenstern und Türen. Über die Zeit können sich diese Risse ausbreiten und die strukturelle Integrität des Rumpfes gefährden.

Statistische Relevanz und Lebensdauerberechnung

Flugzeughersteller führen umfangreiche Berechnungen und Tests durch, um die erwartete Lebensdauer einer Flugzeugstruktur unter verschiedenen Belastungsszenarien zu ermitteln. Diese Berechnungen basieren auf statistischen Modellen, die die Anzahl der erwarteten Druckzyklen und anderer Belastungen über die vorgesehene Betriebsdauer des Flugzeugs berücksichtigen. Die zulässige Betriebslebensdauer eines Flugzeugs wird in der Regel in Flugstunden und/oder Druckzyklen spezifiziert. Ingenieure nutzen Daten aus Feldinspektionen und Materialtests, um diese Modelle kontinuierlich zu verfeinern. Regelmäßige Inspektionen sind darauf ausgelegt, Anzeichen von Materialermüdung frühzeitig zu erkennen, bevor sie zu einem sicherheitskritischen Zustand führen. Wenn die berechnete oder ermittelte Lebensdauer einer Komponente erreicht ist, muss diese ausgetauscht oder die Struktur umfangreich überprüft und gegebenenfalls verstärkt werden.

Inspektion, Wartung und Reparatur von Flugzeugstrukturen

Die Gewährleistung der strukturellen Integrität von Flugzeugen ist ein fortlaufender Prozess, der strenge Inspektions-, Wartungs- und Reparaturverfahren umfasst. Diese Maßnahmen sind darauf ausgelegt, Anzeichen von Materialermüdung, Korrosion oder anderen Schäden frühzeitig zu erkennen und zu beheben, bevor sie die Sicherheit des Flugbetriebs beeinträchtigen. Flugzeughersteller und Luftfahrtbehörden entwickeln detaillierte Wartungsprogramme, die auf den spezifischen Belastungen und dem Design jedes Flugzeugtyps basieren.

Methoden zur Detektion von Ermüdungsschäden

Zur Identifizierung von Ermüdungsrissen und anderen strukturellen Defekten werden vielfältige Prüfverfahren eingesetzt:

• Visuelle Inspektionen: Fachpersonal führt gründliche Sichtprüfungen durch, um offensichtliche Risse, Verformungen oder Korrosionsspuren zu entdecken. Dies geschieht oft mit Hilfe von Endoskopen oder Lupen zur Detailprüfung.
• Ultraschallprüfung (UT): Schallwellen werden durch das Material gesendet. Reflektionen oder Änderungen in der Schallgeschwindigkeit deuten auf interne Defekte wie Risse oder Hohlräume hin.
• Wirbelstromprüfung (ECT): Ein sich schnell änderndes Magnetfeld wird durch eine Spule geleitet. Dieses Feld induziert Wirbelströme im leitfähigen Material der Flugzeugstruktur. Risse oder Materialveränderungen stören diese Wirbelströme und werden detektiert.
• Röntgenprüfung: Ähnlich wie bei medizinischen Röntgenbildern werden durchstrahlende Medien genutzt, um innere Strukturen zu visualisieren und Defekte zu erkennen.
• Farbeindringprüfung (PT): Ein flüssiges Eindringmittel wird auf die Oberfläche aufgetragen. Es dringt in offene Risse ein und wird anschließend mit einem Entwickler sichtbar gemacht.
• Laser-Ultraschall: Eine berührungslose Methode, die Laserpulse nutzt, um Ultraschallwellen zu erzeugen und zu detektieren. Dies ist besonders nützlich für schwer zugängliche Bereiche.

Flugzeughersteller und zyklische Lebensdauer

Flugzeughersteller, wie beispielsweise Boeing und Airbus, sind dafür verantwortlich, die grundlegenden strukturellen Integritätsanforderungen für ihre Flugzeuge zu definieren. Sie führen umfangreiche Ermüdungstests an Testzellen durch, die tausende von Druckzyklen simulieren. Auf Basis dieser Tests und weiterer Analysen wird eine designte Lebensdauer für die Struktur des Flugzeugs festgelegt. Diese Lebensdauer wird üblicherweise in der Anzahl von Druckzyklen (für den Rumpf) und/oder Flugstunden angegeben. Die Betreiber der Flugzeuge (Airlines) sind dann verpflichtet, die tatsächliche Anzahl der Betriebszyklen zu erfassen und die vorgeschriebenen Wartungsintervalle einzuhalten. Regelmäßige Flugzeugchecks, wie A-Checks, C-Checks und D-Checks, beinhalten je nach Umfang und Intervalldauer immer intensivere strukturelle Inspektionen, die darauf abzielen, Ermüdungsschäden zu erkennen.

Reparaturstrategien und Strukturerneuerung

Wenn Ermüdungsschäden festgestellt werden, die über die zulässigen Reparaturgrenzen hinausgehen, müssen diese behoben werden. Die Reparaturstrategien variieren je nach Art und Größe des Schadens:

• Lokale Reparaturen: Kleinere Risse oder beschädigte Bereiche können durch Ausbohren der Rissenden (um eine weitere Ausbreitung zu verhindern) und Einsetzen von Nieten oder durch Anbringen von Verstärkungsblechen (Patching) repariert werden.
• Austausch von Bauteilen: Größere beschädigte Komponenten, wie z.B. Spanten oder Rumpfsegmente, müssen ausgetauscht werden. Dies ist ein aufwendiger Prozess, der die Demontage angrenzender Teile erfordert.
• Strukturelle Verstärkung: In Fällen, in denen eine direkte Reparatur nicht mehr möglich oder wirtschaftlich ist, können bestimmte Bereiche der Struktur nachträglich verstärkt werden, um die verbleibende Lebensdauer zu verlängern. Dies kann den Einsatz neuerer Materialien oder die Änderung der Lastpfade beinhalten.
• Reparatur von Verbundwerkstoffen: Bei CFK-Strukturen werden beschädigte Faserschichten entfernt und durch neue Lagen aus Verbundmaterial ersetzt. Das Aushärten dieser Reparaturbereiche erfolgt oft unter Hitze und Druck.

Die Entscheidung, ob eine Reparatur wirtschaftlich sinnvoll ist oder ob ein Flugzeug außer Dienst gestellt werden sollte, ist eine komplexe Abwägung von Kosten, Sicherheit und verbleibender Lebensdauer.

Aspekt	Beschreibung	Auswirkungen auf Flugzeugstruktur	Relevanz für Lebensdauer
Druckzyklen	Wiederholte Be- und Entlastung der Kabinenstruktur durch Druckunterschiede zwischen Innen und Außen während jedes Fluges (Aufstieg und Sinkflug).	Zug- und Druckspannungen in der Rumpfhaut und Spanten, Initiierung und Wachstum von Mikrorissen.	Hauptursache für Ermüdung und ein primärer Parameter für die Bestimmung der strukturellen Lebensdauer.
Aerodynamische Belastungen	Kräfte, die durch die Bewegung durch die Luft entstehen (Auftrieb, Widerstand, Steuerkräfte), sowie durch Turbulenzen und Manöver.	Biege-, Scher- und Torsionsspannungen in Flügeln, Rumpf und Leitwerk; punktuelle Spitzenlasten durch Turbulenzen.	Trägt zur gesamten strukturellen Belastung bei und kann die Rissinitiierung beschleunigen, insbesondere bei starken Turbulenzen.
Werkstoffwahl und Konstruktion	Art der verwendeten Metalle (z.B. Aluminiumlegierungen) oder Verbundwerkstoffe (z.B. CFK) und die Gestaltung von Verbindungen und Übergängen.	Metalllegierungen können anfällig für Spannungsrisskorrosion und klassische Ermüdungsrisse sein. CFK kann Delaminationen oder Faserbrüche aufweisen. Spannungskonzentrationen an scharfen Kanten oder Bohrungen sind kritisch.	Bestimmt die grundlegende Ermüdungsresistenz und Anfälligkeit für spezifische Schadensarten. Gute Konstruktion minimiert Spannungskonzentrationen.
Wartung und Inspektion	Regelmäßige Überprüfung der Flugzeugstruktur auf Schäden mittels visueller Inspektion und zerstörungsfreier Prüfverfahren.	Früherkennung von Ermüdungsrissen und anderen Defekten ermöglicht rechtzeitige Reparaturen und verhindert katastrophale Ausfälle.	Entscheidend für die Verlängerung der sicheren Betriebslebensdauer und die Aufrechterhaltung der strukturellen Integrität.
Reparatur und Modifikation	Ausbesserung von Schäden, Austausch von Bauteilen oder strukturelle Verstärkung, wenn Ermüdungsschäden die zulässigen Grenzen überschreiten.	Restauriert die strukturelle Integrität und Funktionalität des betroffenen Bereichs. Ermöglicht die Fortsetzung des Betriebs über die ursprüngliche Lebensdauer hinaus.	Ermöglicht die Verlängerung der Dienstzeit über die ursprünglich berechnete Lebensdauer hinaus, erfordert jedoch sorgfältige Planung und Durchführung.

Häufige Fragen zur Materialermüdung und Druckzyklen bei Flugzeugen

Was genau ist Materialermüdung?

Materialermüdung ist ein Prozess, bei dem ein Werkstoff unter wiederholter zyklischer Belastung versagt, auch wenn die maximale Belastung unterhalb der Streckgrenze des Materials liegt. Bei Flugzeugen führen tausende von Start- und Landezyklen sowie die Druckunterschiede während des Fluges zu Mikrorissen, die mit der Zeit wachsen und schließlich zum Versagen eines Bauteils führen können.

Warum sind Druckzyklen der Hauptfaktor für die Rumpfalterung?

Bei jedem Flug wird die Flugzeugkabine unter Druck gesetzt, um den Passagieren eine angenehme Höhe zu simulieren. Beim Aufstieg dehnt sich die Rumpfstruktur leicht aus und beim Sinkflug zieht sie sich wieder zusammen. Diese wiederholte Dehnung und Kontraktion verursacht Zug- und Druckspannungen in der Rumpfhaut und den angrenzenden Strukturen. Über Tausende von Zyklen akkumulieren sich diese Spannungen und führen zur Entstehung und Ausbreitung von Ermüdungsrissen, insbesondere an Stellen mit Spannungskonzentrationen.

Welche Materialien sind am anfälligsten für Materialermüdung bei Flugzeugen?

Traditionell anfällig für Materialermüdung sind Aluminiumlegierungen, die aufgrund ihrer guten Eigenschaften weit verbreitet waren. Sie können Spannungsrisskorrosion und klassische Ermüdungsrisse entwickeln. Moderne Flugzeuge verwenden zunehmend Verbundwerkstoffe wie CFK, die eine höhere Ermüdungsbeständigkeit aufweisen, aber anfällig für Delaminationen und Faserbrüche sein können. Jedes Material hat spezifische Ermüdungscharakteristika, die bei der Konstruktion und Wartung berücksichtigt werden müssen.

Wie lange hält ein Flugzeug strukturell?

Die strukturelle Lebensdauer eines Flugzeugs wird nicht allein durch die Zeit bestimmt, sondern primär durch die Anzahl der Druckzyklen und die Gesamtflugstunden. Flugzeughersteller legen eine designte Lebensdauer fest, die oft 20.000 bis 40.000 Druckzyklen oder mehr beträgt. Durch regelmäßige Inspektionen, Wartungen und gezielte Reparaturen kann die tatsächliche Betriebszeit eines Flugzeugs erheblich über diese ursprüngliche Lebensdauer hinaus verlängert werden.

Was passiert, wenn ein Ermüdungsriss nicht entdeckt wird?

Wenn ein Ermüdungsriss nicht rechtzeitig entdeckt und repariert wird, kann er sich unter den wiederkehrenden Belastungen weiter ausbreiten. Erreicht der Riss eine kritische Größe, kann die verbleibende Struktur die auftretenden Kräfte nicht mehr aufnehmen. Dies kann zu einem plötzlichen und katastrophalen Versagen der Struktur führen, was extreme Gefahren für die Sicherheit des Fluges birgt.

Können Flugzeuge nach Erreichen ihrer berechneten Lebensdauer noch sicher fliegen?

Ja, unter bestimmten Bedingungen können Flugzeuge sicher über ihre ursprünglich berechnete Lebensdauer hinaus betrieben werden. Dies ist jedoch nur möglich, wenn strenge und erweiterte Wartungs- und Inspektionsprogramme eingehalten werden. Durch die kontinuierliche Überwachung der Struktur auf Anzeichen von Ermüdung und die Durchführung notwendiger Reparaturen oder Verstärkungen kann die Sicherheit gewährleistet werden. Luftfahrtbehörden und Hersteller legen die Kriterien für solche verlängerten Betriebszeiten fest.

Welche Rolle spielen äußere Faktoren wie Temperatur und Korrosion?

Äußere Faktoren wie extreme Temperaturschwankungen können zusätzliche thermische Spannungen in der Flugzeugstruktur verursachen, die die Materialermüdung beschleunigen können. Korrosion, insbesondere bei Metallstrukturen, kann das Material schwächen und ist ein primärer Ansatzpunkt für die Initiierung von Ermüdungsrissen. Daher sind präventive Maßnahmen gegen Korrosion und die Überwachung von Temperaturschwankungen wesentliche Bestandteile der Wartungspläne, um die strukturelle Integrität zu erhalten.
