Das Herzstück des modernen Cockpits: PFD und MFD erklärt

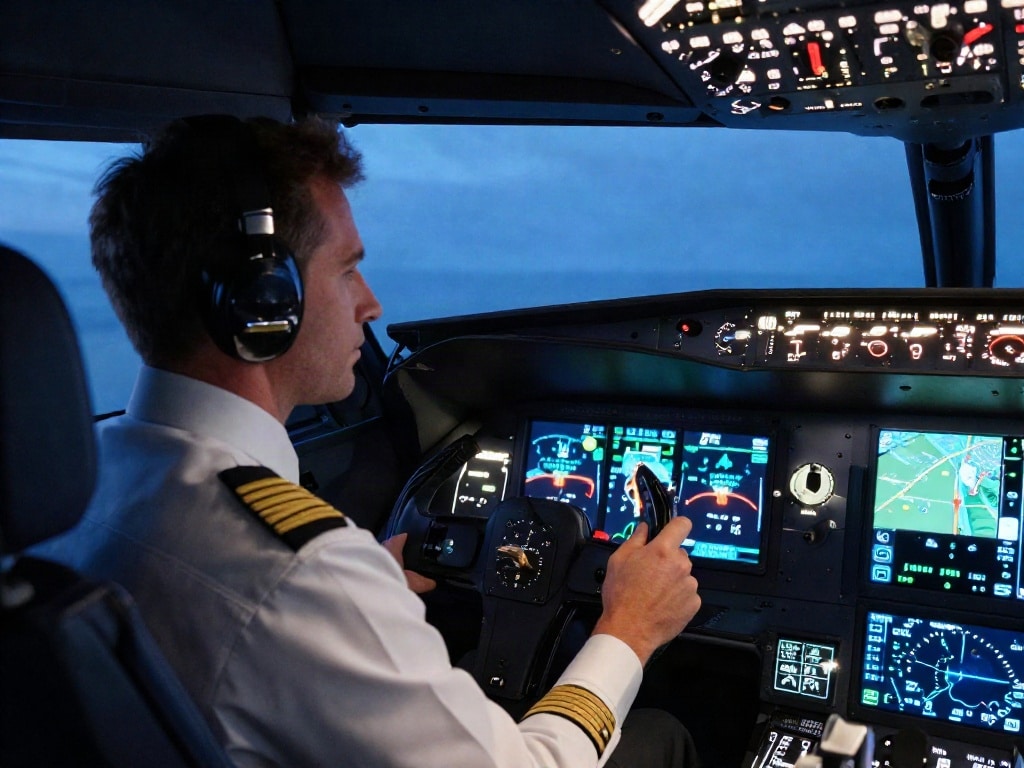

Ein Glass Cockpit in modernen Flugzeugen revolutioniert die Art und Weise, wie Piloten ihre Umgebung und die Flugparameter wahrnehmen. Anstelle einer Vielzahl analoger Zeigerinstrumente findest du hier eine oder mehrere hochauflösende digitale Anzeigen, die eine Fülle von Informationen integriert und übersichtlich darstellen. Die beiden wichtigsten Komponenten dieser Displays sind das Primary Flight Display (PFD) und das Multi-Function Display (MFD).
Das Primary Flight Display (PFD): Dein direkter Wegweiser
Das PFD ist die zentrale Informationsquelle für die primären Flugdaten. Es ist dein direkter Wegweiser im Flug und liefert dir in Echtzeit alle kritischen Informationen, die du für die sichere Steuerung des Flugzeugs benötigst. Stell dir das PFD als dein erweitertes Sichtfenster vor, das dir nicht nur das zeigt, was du siehst, sondern auch, was du wissen musst.
Was zeigt das PFD an?
- Künstlicher Horizont: Dies ist vielleicht die bekannteste Anzeige auf dem PFD. Sie simuliert die Ausrichtung des Flugzeugs relativ zum Horizont und zeigt dir deutlich, ob du steigst, sinkst, rollst oder nickst. Moderne PFDs verwenden oft eine grafische Darstellung, die intuitiver als frühere Anzeigen ist.
- Geschwindigkeit (Airspeed Indicator): Zeigt die Fluggeschwindigkeit des Flugzeugs über Grund oder Luft an. Dies ist entscheidend für die Aufrechterhaltung des Flugs und die Vermeidung von Überzieh- oder Überschallbedingungen.
- Höhe (Altimeter): Gibt die aktuelle Höhe des Flugzeugs über einem Referenzdruck (oft dem Meeresspiegel) an. Dies ist unerlässlich für die Einhaltung von Flugrouten und die Vermeidung von Kollisionen.
- Vertikale Geschwindigkeit (Vertical Speed Indicator – VSI): Zeigt an, wie schnell das Flugzeug steigt oder sinkt. Dies hilft dir, die Steig- oder Sinkrate präzise zu steuern.
- Kurs (Heading Indicator/Compass): Gibt die aktuelle Ausrichtung des Flugzeugs relativ zum magnetischen oder wahren Norden an. Dies ist essenziell für die Navigation und das Einhalten von Kursen.
- Navigationsdaten: Oft werden auch Informationen von Navigationshilfen wie VORs, NDBs oder GPS-Wegpunkten auf dem PFD dargestellt, um deine Position und deinen Kurs zu bestätigen.
- Autopilot-Status: Informationen über den aktiven Autopilot-Modus und dessen Einstellungen werden häufig integriert.
- Warnungen und Alarme: Kritische Warnungen und Alarme, wie z.B. eine drohende Überziehwarnung oder ein zu niedriges Fahrwerk, werden prominent auf dem PFD angezeigt, um deine sofortige Aufmerksamkeit zu erregen.
Das Design des PFD ist darauf ausgelegt, die Informationsdichte zu maximieren, ohne den Piloten zu überfordern. Durch die Integration dieser Schlüsseldaten auf einer einzigen Anzeige wird das Situationsbewusstsein erheblich verbessert, da du nicht mehr zwischen verschiedenen Instrumenten wechseln musst, um ein vollständiges Bild zu erhalten.
Das Multi-Function Display (MFD): Der vielseitige Informationshub
Das MFD ist das flexibelste Element des Glass Cockpits. Wie der Name schon sagt, kann es eine Vielzahl von Funktionen erfüllen und unterschiedliche Informationen darstellen, je nach Bedarf des Piloten oder der aktuellen Flugphase. Es ist der Informationshub, der dir ein tieferes Verständnis deiner Umgebung und deiner Flugroute ermöglicht.
Welche Funktionen kann das MFD übernehmen?
- Navigationskarte (Moving Map): Dies ist eine der beliebtesten Funktionen des MFD. Eine interaktive Karte zeigt die Position deines Flugzeugs in Echtzeit, zusammen mit Flugrouten, Navigationshilfen, Wetterinformationen und wichtigen geografischen Merkmalen. Du kannst herein- und herauszoomen, um verschiedene Detailgrade zu sehen.
- Wetterradar: Das MFD kann Informationen von Wetterradaren darstellen, die dir Niederschlagsintensitäten, Gewitterzellen und andere Wetterphänomene auf deiner Flugroute anzeigen. Dies ist entscheidend für die Wetterumfliegung und die sichere Routenplanung.
- Verkehrsinformation (TCAS/TAS): Das MFD kann Informationen von Verkehrserkennungssystemen anzeigen, die dir andere Flugzeuge in der Nähe melden. Dies hilft dir, potenzielle Kollisionen zu vermeiden und den Verkehr besser zu verstehen.
- Flugplanungs- und Managementfunktionen: Hier kannst du deinen Flugplan eingeben, modifizieren und überprüfen. Das MFD kann auch Informationen über Wegpunkte, Entfernungen und geschätzte Ankunftszeiten anzeigen.
- Motordaten: In vielen modernen Flugzeugen können auch wichtige Motordaten wie Temperatur, Druck und Drehzahl auf dem MFD angezeigt werden.
- Systemstatus: Informationen über verschiedene Flugzeugsysteme, wie z.B. Hydraulik, Elektrik oder Treibstofffüllstand, können ebenfalls auf dem MFD dargestellt werden.
- Annäherungsdiagramme und Terminalprozeduren: Während des Anflugs oder Starts können detaillierte Diagramme von Flughäfen und Anflugverfahren auf dem MFD angezeigt werden, um die Präzision zu erhöhen.
- Checklisten und Dokumentation: Einige MFDs können auch digitale Checklisten und Handbücher speichern und anzeigen, was den Zugriff auf wichtige Informationen während des Fluges erleichtert.
Die Flexibilität des MFD ermöglicht es, dass es an verschiedene Flugzeugtypen und Pilotenvorlieben angepasst werden kann. Es dient als leistungsstarkes Werkzeug zur Verbesserung der Situationsübersicht und zur Optimierung der Flugplanung und -durchführung.
Die Technologie hinter den Displays: Wie sie funktionieren
Die Displays in einem Glass Cockpit sind hochentwickelte Computerbildschirme, die eine Fülle von Daten in Echtzeit verarbeiten und darstellen. Sie basieren auf komplexen Software- und Hardware-Systemen, die präzise und zuverlässige Informationen liefern müssen.
Hardware und Software im Zusammenspiel
- Grafikprozessoren (GPUs): Leistungsstarke Grafikprozessoren sind unerlässlich, um die komplexen Grafiken und Animationen flüssig und ohne Verzögerungen darzustellen. Dies ist entscheidend für die Darstellung von bewegten Karten, Wetterdaten und dynamischen Fluginstrumenten.
- Sensoren und Datenquellen: Die Informationen auf PFD und MFD stammen von einer Vielzahl von Sensoren, die im gesamten Flugzeug verteilt sind. Dazu gehören Air Data Computers (ADC) für Geschwindigkeit und Höhe, Inertial Reference Systems (IRS) oder GPS für Positions- und Kursdaten, sowie diverse Systeme zur Überwachung des Flugzeugzustands.
- Datenschnittstellen und Busse: Diese Sensoren sind über Avionik-Datenbusse wie ARINC 429 oder ARINC 664 (AFDX) mit den Prozessoren der Displays verbunden. Diese Busse ermöglichen einen schnellen und zuverlässigen Datenaustausch zwischen den verschiedenen Systemen.
- Displays und Beleuchtung: Die eigentlichen Anzeigen sind in der Regel LCD- oder LED-Displays mit hoher Auflösung und Helligkeit. Spezielle Antireflexionsbeschichtungen und eine adaptive Hintergrundbeleuchtung sorgen dafür, dass die Anzeigen unter allen Lichtbedingungen, von strahlendem Sonnenschein bis zur Nachtflugumgebung, gut lesbar sind.
- Redundanzsysteme: Aus Sicherheitsgründen sind Glass Cockpits oft mit redundanten Systemen ausgestattet. Das bedeutet, dass kritische Funktionen von mehreren unabhängigen Computern und Displays verarbeitet werden können, sodass bei Ausfall eines Systems ein anderes die Aufgabe übernehmen kann.
- Software-Architektur: Die Software, die diese Systeme steuert, ist hochgradig modular aufgebaut und muss strenge Luftfahrtsicherheitsstandards erfüllen (z.B. DO-178B/C). Sie sorgt für die Verarbeitung, Interpretation und Darstellung der Rohdaten in benutzerfreundlichen Grafiken und Informationen.
Die ständige Weiterentwicklung der Technologie führt zu noch leistungsfähigeren und intuitiveren Glass Cockpits, die Piloten dabei unterstützen, sicherer und effizienter zu fliegen.
Die Vorteile von Glass Cockpits für Piloten
Die Umstellung von traditionellen analogen Instrumenten auf Glass Cockpits hat die Luftfahrt maßgeblich verändert. Die Vorteile für Piloten sind vielfältig und wirken sich direkt auf die Sicherheit und Effizienz aus.
Verbesserte Situationsübersicht und reduzierte Arbeitslast
- Ganzheitliche Informationsdarstellung: Anstatt einzelne Instrumente ablesen zu müssen, bietet das Glass Cockpit eine integrierte Sicht auf alle relevanten Flugdaten auf PFD und MFD. Dies reduziert die kognitive Belastung und ermöglicht ein besseres Verständnis des Gesamtbildes.
- Intuitive Benutzeroberfläche: Moderne Glass Cockpits sind oft mit Touchscreens und bedienfreundlichen Menüs ausgestattet, die eine einfache und schnelle Interaktion ermöglichen. Die grafische Darstellung von Informationen ist oft leichter zu erfassen als analoge Zeiger.
- Echtzeit-Datenintegration: Die nahtlose Integration von Daten aus verschiedenen Quellen (Wetter, Verkehr, Navigation) liefert Piloten ein umfassendes und aktuelles Bild ihrer Umgebung.
- Reduzierung von Ablesefehlern: Digitale Anzeigen sind weniger anfällig für Ablesefehler als analoge Instrumente, insbesondere unter Stressbedingungen oder bei schlechter Beleuchtung.
- Erweiterte Navigationsmöglichkeiten: Die Moving Map und die detaillierten Anflugverfahren auf dem MFD bieten erweiterte Navigationsmöglichkeiten und erhöhen die Präzision bei kritischen Flugphasen.
- Verbesserte Wetterumfliegung: Die klare Darstellung von Wetterradardaten auf dem MFD ermöglicht es Piloten, gefährliche Wetterzonen besser zu identifizieren und zu umfliegen.
- Steigerung der Flugsicherheit: Durch die verbesserte Situationsübersicht, die reduzierte Arbeitslast und die frühzeitige Erkennung von potenziellen Gefahren tragen Glass Cockpits signifikant zur Steigerung der Flugsicherheit bei.
Die Einführung von Glass Cockpits ist ein Meilenstein in der Entwicklung der Avionik und hat die Art und Weise, wie Flugzeuge gesteuert werden, revolutioniert.
| Kategorie | Beschreibung | Bedeutung für den Piloten |
|---|---|---|
| Informationsintegration | Zusammenführung von primären Flugdaten und zusätzlichen Systeminformationen auf digitalen Displays. | Verbessertes Situationsbewusstsein, reduzierte kognitive Belastung. |
| Datenvisualisierung | Darstellung von Flugparametern, Navigation, Wetter und Verkehr in grafisch aufbereiteten, leicht verständlichen Formaten. | Schnellere Erfassung komplexer Informationen, präzisere Entscheidungsfindung. |
| Flexibilität und Anpassbarkeit | Die Möglichkeit, Informationen je nach Flugphase und Bedarf des Piloten individuell darzustellen und zu konfigurieren. | Optimale Unterstützung für unterschiedliche Flugaufgaben und -situationen. |
| Zuverlässigkeit und Redundanz | Einsatz von robusten Hardwaresystemen und redundanten Softwarearchitekturen zur Gewährleistung höchster Sicherheit. | Hohes Maß an Vertrauen in die angezeigten Informationen, Sicherheit auch bei Systemausfällen. |
| Benutzerfreundlichkeit | Intuitive Bedienkonzepte, oft mit Touchscreen-Unterstützung, die eine einfache und schnelle Interaktion ermöglichen. | Effizientere Bedienung des Cockpits, geringere Fehleranfälligkeit. |
Das sind die neuesten Flugzeugdisplay Produkte mit der besten Bewertung
Keine Produkte gefunden.FAQ – Häufig gestellte Fragen zu PFD und MFD: Wie funktionieren die Displays eines Glass Cockpits?
Was ist der Hauptunterschied zwischen PFD und MFD?
Der Hauptunterschied liegt in ihrer Funktion und primären Aufgabe. Das PFD (Primary Flight Display) konzentriert sich auf die Anzeige der absolut kritischen Flugdaten, die du zur direkten Steuerung des Flugzeugs benötigst, wie künstlicher Horizont, Geschwindigkeit, Höhe und Kurs. Das MFD (Multi-Function Display) hingegen ist flexibler und zeigt eine breitere Palette von Informationen an, die für Navigation, Wetter, Systemstatus und Flugplanung relevant sind.
Sind Glass Cockpits sicherer als traditionelle analoge Cockpits?
Ja, im Allgemeinen werden Glass Cockpits als sicherer angesehen. Sie bieten eine überlegene Situationsübersicht durch die Integration von Informationen, reduzieren die Arbeitslast des Piloten und minimieren Ablesefehler. Die Fähigkeit, Wetter- und Verkehrsinformationen in Echtzeit darzustellen, trägt ebenfalls erheblich zur Flugsicherheit bei.
Können Piloten ihr PFD und MFD selbst konfigurieren?
Ja, moderne Glass Cockpits bieten ein hohes Maß an Konfigurierbarkeit. Piloten können oft auswählen, welche Informationen auf dem MFD angezeigt werden sollen, die Kartenansicht anpassen, sich durch Menüs navigieren und oft sogar die Anordnung bestimmter Datenelemente ändern, um sie an ihre persönlichen Präferenzen und die aktuelle Flugsituation anzupassen.
Was passiert, wenn ein Display im Glass Cockpit ausfällt?
Aufgrund der kritischen Natur dieser Systeme sind Glass Cockpits in der Regel mit Redundanzsystemen ausgestattet. Wenn ein Hauptdisplay ausfällt, können die Funktionen oft auf andere verbleibende Displays umgeleitet werden. In vielen Fällen kann ein einzelnes Display sowohl die Funktionen des PFD als auch des MFD übernehmen, wenn nötig, um die kritischen Informationen jederzeit verfügbar zu halten.
Wie werden die Daten auf den Displays aktualisiert?
Die Daten auf den PFD- und MFD-Displays werden kontinuierlich durch eine Vielzahl von Sensoren im Flugzeug gesammelt und von hochentwickelten Computern verarbeitet. Diese Daten werden über Avionik-Datenbusse in Echtzeit an die Displays übermittelt und dort grafisch dargestellt. Die Aktualisierungsraten sind sehr hoch, um eine präzise und aktuelle Anzeige zu gewährleisten.
Sind alle Glass Cockpits gleich aufgebaut?
Nein, es gibt Unterschiede zwischen den Glass Cockpit-Systemen verschiedener Flugzeughersteller und sogar zwischen verschiedenen Flugzeugmodellen desselben Herstellers. Während die grundlegenden Prinzipien von PFD und MFD universell sind, variieren die spezifische Benutzeroberfläche, die dargestellten Funktionen und die verfügbare Technologie. Moderne Flugzeuge tendieren jedoch zu immer ähnlicher werdenden, benutzerfreundlichen Designs.
Benötigen Piloten eine spezielle Schulung für Glass Cockpits?
Ja, Piloten absolvieren umfangreiche Schulungen, um mit Glass Cockpits umgehen zu können. Diese Schulungen umfassen das Verständnis der verschiedenen Anzeigen, die Bedienung der Systeme, die Konfiguration der Displays und den Umgang mit potenziellen Ausfallszenarien. Flugsimulatoren spielen dabei eine entscheidende Rolle, um Piloten auf alle Eventualitäten vorzubereiten.
