Als Pilot oder Technikverantwortlicher eines Businessjets sind präzise Kenntnisse über die Triebwerksüberwachung unerlässlich für Sicherheit und Effizienz. Die Werte N1, N2, EGT und ITT liefern Ihnen kritische Einblicke in den Zustand und die Leistung Ihrer Triebwerke.
Das sind die beliebtesten Triebwerkswissen Produkte
Keine Produkte gefunden.N1: Die Drehzahl des Niederdruckverdichters
Der N1-Wert repräsentiert die prozentuale Drehzahl des Niederdruckverdichters (Fan) eines Strahltriebwerks. Dieser Wert ist ein zentraler Indikator für die Schubentwicklung des Triebwerks. Bei modernen Turbofan-Triebwerken, die in den meisten Businessjets zum Einsatz kommen, treibt die Turbine einen Fan an, der den Großteil des Schubs erzeugt. Ein höherer N1-Wert bedeutet demnach mehr erzeugten Schub. Die Steuerung des N1 erfolgt hauptsächlich durch die Drosselklappe, die von den Piloten bedient wird. Die exakte Ziel-N1-Drehzahl für verschiedene Flugphasen (Start, Steigflug, Reiseflug, Landung) wird vom Hersteller im Handbuch vorgegeben und berücksichtigt Faktoren wie atmosphärische Bedingungen, Gewicht des Flugzeugs und die geforderte Leistung.
Warum ist N1 so wichtig?
- Schubkontrolle: N1 ist der primäre Parameter, den Piloten zur Steuerung des Schubs verwenden. Eine genaue Überwachung stellt sicher, dass das Triebwerk den gewünschten Schub liefert, sei es für einen sicheren Start oder für eine effiziente Reisefluggeschwindigkeit.
- Triebwerkszustand: Abweichungen von den erwarteten N1-Werten bei gegebenen Parametern (z.B. Temperatur, Druck) können auf Probleme mit dem Triebwerk hinweisen. Ein zu niedriger N1-Wert für einen bestimmten Schubhebelstand kann auf eine Leistungsreduzierung durch Verschleiß, Verunreinigung oder mechanische Probleme hindeuten. Umgekehrt können überhöhte N1-Werte Anzeichen für eine Fehlfunktion des Steuer Systems sein.
- Kraftstoffverbrauch: Der N1-Wert steht in direktem Zusammenhang mit dem Kraftstoffverbrauch. Das Verständnis der N1-Anforderungen für verschiedene Flugphasen ermöglicht eine optimierte Flugplanung und Kraftstoffeffizienz.

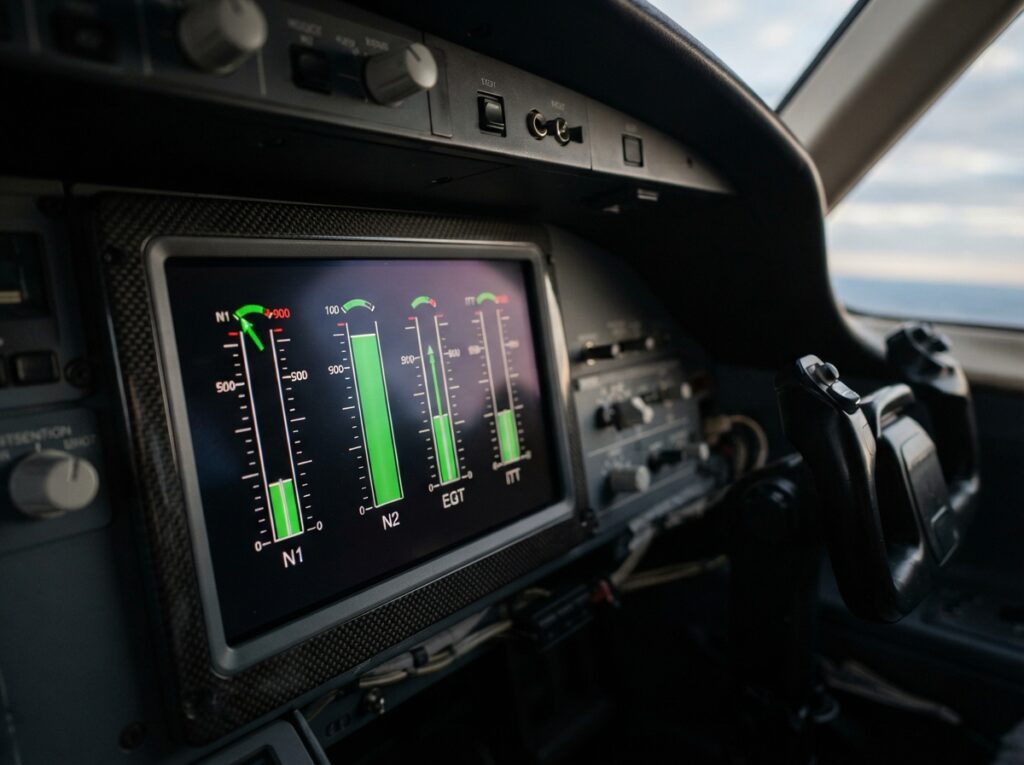

Die Anzeige des N1 erfolgt typischerweise auf dem „Engine Indicating and Crew Alerting System“ (EICAS) oder „Electronic Central Monitoring System“ (ECMS) des Flugzeugs und wird als Prozentwert dargestellt. Die maximal zulässige N1-Drehzahl ist für jedes Triebwerk spezifisch und darf unter keinen Umständen überschritten werden, um schwere Schäden zu vermeiden.
N2: Die Drehzahl der Hochdruckturbine
N2 ist die prozentuale Drehzahl der Hochdruckturbine (Core) eines Strahltriebwerks. Im Gegensatz zum Niederdruckverdichter (N1), der den Schub direkt erzeugt, ist die Hochdruckturbine für den Antrieb des Verdichters im Kern des Triebwerks und der dazugehörigen Turbine verantwortlich. Der N2-Wert gibt somit Aufschluss über die Verdichtungs- und Verbrennungsaktivität im Herzen des Triebwerks. Während N1 die Schubhebelstellung widerspiegelt, reagiert N2 direkter auf die Kraftstoffzufuhr und die Verbrennungsbedingungen.
Bedeutung von N2 für die Triebwerksüberwachung:
- Triebwerksleistung und -integrität: N2 ist ein entscheidender Parameter zur Beurteilung der inneren Leistungsfähigkeit des Triebwerks. Ein stabiler und innerhalb der zulässigen Grenzen liegender N2-Wert ist entscheidend für den korrekten Betrieb.
- Korrelation mit N1: N1 und N2 sind untrennbar miteinander verbunden. Eine Veränderung der Kraftstoffzufuhr beeinflusst N2, was wiederum über die Hochdruckturbine die Drehzahl der Niederdruckturbine und somit den N1 beeinflusst. Die spezifische Korrelation zwischen N1 und N2 wird durch das Triebwerksdesign und die Steuersysteme bestimmt.
- Identifizierung von Anomalien: Ein ungleichmäßiges Ansteigen oder Abfallen von N2, insbesondere im Verhältnis zu N1, kann auf Probleme im Verdichter, in der Brennkammer oder in der Hochdruckturbine hinweisen. Dazu gehören zum Beispiel Blow-outs, Vogelschlag oder Probleme mit der Kraftstoffeinspritzung.
- Schutz vor Überdrehzahl: Die maximale N2-Drehzahl ist streng limitiert. Die Triebwerkssteuerungssysteme sind darauf ausgelegt, ein Überschreiten dieser Grenzen zu verhindern, um Motorschäden vorzubeugen.
Wie N1 wird auch N2 als Prozentwert auf den Anzeigesystemen des Cockpits dargestellt.Piloten überwachen N2 oft gemeinsam mit N1, um ein umfassendes Bild vom Triebwerksverhalten zu erhalten und frühzeitig auf potenzielle Probleme reagieren zu können.
EGT: Die Abgastemperatur
EGT (Exhaust Gas Temperature) bezeichnet die Temperatur der Abgase, die das Triebwerk verlassen. Dieser Wert ist einer der kritischsten Indikatoren für die thermische Belastung des Triebwerks. Die Abgastemperatur ist ein direktes Maß für die Energie, die im Verbrennungsprozess freigesetzt wird und die durch die Turbinen geleitet wird. Eine zu hohe EGT kann zu dauerhaften Schäden an den Turbinenschaufeln und anderen Hochtemperaturkomponenten führen, was bis zum Triebwerksausfall reichen kann.
Warum EGT so entscheidend ist:
- Thermische Belastungsgrenzen: Jedes Triebwerk hat eine maximale zulässige EGT, die nicht überschritten werden darf. Diese Grenzen sind das Ergebnis umfangreicher Tests und stellen sicher, dass die mechanische Integrität des Triebwerks über seine Lebensdauer erhalten bleibt. Das Überschreiten dieser Grenzen kann zu irreversiblen Schäden führen.
- Leistungsoptimierung: Während der sichere Betrieb im Vordergrund steht, ermöglicht die genaue Überwachung der EGT auch eine Leistungsoptimierung. Bei bestimmten Flugprofilen kann es vorteilhaft sein, die EGT nahe am oberen zulässigen Limit zu halten, um maximalen Schub zu erzielen. Dies erfordert jedoch ein tiefes Verständnis der Triebwerkscharakteristik.
- Erkennung von Verbrennungsproblemen: Ein plötzlicher Anstieg der EGT, auch bei gleichbleibenden N1- und N2-Werten, kann auf Probleme im Verbrennungsraum hinweisen, wie z.B. eine unvollständige Verbrennung, eine falsche Kraftstoffeinspritzung oder Ablagerungen.
- Anzeichen für Verschleiß: Mit zunehmendem Verschleiß von Triebwerkskomponenten, insbesondere der Turbinen, kann die EGT bei gleichem Schubaufwand ansteigen. Eine ansteigende EGT-Kurve über die Zeit ist daher ein wichtiger Indikator für den allgemeinen Zustand des Triebwerks.
Die EGT wird in Grad Celsius oder Fahrenheit angegeben und ist oft als „EGT Margin“ (Differenz zwischen der aktuellen und der maximal zulässigen Temperatur) dargestellt. Piloten müssen die EGT während des gesamten Fluges, insbesondere während des Starts und bei hoher Leistungsanforderung, sorgfältig beobachten.
ITT: Die Innentriebwerkstemperatur
ITT (Inter-Stage Turbine Temperature) oder auch „Turbine Inlet Temperature“ (TIT) ist ein wichtiger Wert, der die Temperatur zwischen den einzelnen Turbinenstufen, typischerweise nach der Hochdruckturbine, misst. In manchen Triebwerksdesigns wird auch die Temperatur direkt am Turbineneintritt (TIT) überwacht. Der ITT-Wert ist eng mit der EGT verknüpft und gibt ebenfalls Aufschluss über die thermische Belastung im Triebwerkskern.
Die Relevanz von ITT:
- Direkte Messung der Turbinentemperatur: ITT liefert eine direktere Messung der Temperatur, die auf die Turbinenschaufeln einwirkt, als die reine Abgastemperatur. Dies ist entscheidend für den Schutz dieser hochsensiblen Komponenten.
- Früherkennung von Überhitzung: Ein Anstieg des ITT-Werts kann ein frühes Warnsignal für eine drohende Überhitzung des Triebwerks sein, noch bevor kritische EGT-Grenzwerte erreicht werden.
- Zusammenhang mit N1 und N2: Ähnlich wie EGT ist auch ITT von der aufgenommene Energie und der Leistung des Triebwerks abhängig. Ein korrekt funktionierendes Triebwerk zeigt konsistente Beziehungen zwischen N1, N2 und ITT.
- Leistungsmanagement: Wie bei EGT kann das Verständnis des ITT-Verhaltens Piloten helfen, die Leistung des Triebwerks im sicheren Bereich zu optimieren und den Kraftstoffverbrauch zu beeinflussen.
- Triebwerksdiagnose: Ungewöhnliche ITT-Anzeigen können auf spezifische Probleme in der Brennkammer oder im Turbinenbereich hinweisen, was für die Fehlerdiagnose durch Techniker von großer Bedeutung ist.
ITT wird ebenfalls in Grad Celsius oder Fahrenheit angegeben und ist auf den EICAS/ECMS-Displays sichtbar. Die genaue Definition und Messmethode von ITT kann je nach Triebwerksmodell variieren, aber seine Funktion als Indikator für die thermische Belastung der Turbinen bleibt zentral.
Übersicht über wichtige Triebwerksparameter
| Parameter | Bedeutung | Primäre Funktion | Indikator für | Typische Anzeige |
|---|---|---|---|---|
| N1 | Drehzahl des Niederdruckverdichters (Fan) | Schuberzeugung | Leistungsabgabe, Triebwerkszustand | Prozent (%) |
| N2 | Drehzahl der Hochdruckturbine (Core) | Antrieb des Verdichters und der Hochdruckturbine | Innere Triebwerksleistung, Integrität | Prozent (%) |
| EGT | Abgastemperatur | Messung der freigesetzten Energie und thermischen Belastung | Thermische Belastung, Verschleiß, Verbrennungsprobleme | Grad Celsius (°C) / Fahrenheit (°F) |
| ITT | Innentriebwerkstemperatur (zwischen Turbinenstufen) | Direkte Messung der Turbinentemperatur | Thermische Belastung der Turbinen, frühe Überhitzungserkennung | Grad Celsius (°C) / Fahrenheit (°F) |
Das sind die neuesten Triebwerkswissen Produkte mit der besten Bewertung
Keine Produkte gefunden.FAQ – Häufig gestellte Fragen zu N1, N2, EGT und ITT: Wichtige Triebwerkswerte bei Businessjets erklärt
Was sind die kritischsten Grenzwerte, die ich bei N1, N2, EGT und ITT beachten muss?
Die kritischsten Grenzwerte werden vom Triebwerkshersteller im Flugzeug-Handbuch (Aircraft Maintenance Manual – AMM) festgelegt. Diese Werte sind absolut zu beachten. Typischerweise gibt es maximale zulässige Werte für N1 und N2, um mechanische Überdrehzahl zu verhindern. Für EGT und ITT gibt es ebenfalls Höchstwerte, die nicht überschritten werden dürfen, um thermische Schäden zu vermeiden. Das Überschreiten dieser Grenzwerte kann zu sofortigen Triebwerksschäden und Fluggefahren führen.
Wie beeinflusst die Außentemperatur die N1-, N2-, EGT- und ITT-Werte?
Die Außentemperatur (und der atmosphärische Druck) beeinflusst die Triebwerksleistung erheblich. Bei kälterer Luft ist die Luft dichter, was eine höhere Sauerstoffzufuhr für die Verbrennung ermöglicht. Dies führt dazu, dass das Triebwerk bei gleicher Schubhebelstellung höhere N1- und N2-Werte erreichen kann und die EGT/ITT tendenziell niedriger ist. Bei heißem Wetter ist die Luft dünner, was zu geringeren N1- und N2-Werten und einer höheren EGT/ITT bei gleicher Leistungseinstellung führt. Dies wird als „Density Altitude“ berücksichtigt.
Was bedeutet es, wenn mein Triebwerk bei gleichen Einstellungen höhere EGT-Werte anzeigt als früher?
Ein Anstieg der EGT bei identischen N1-, N2- und atmosphärischen Bedingungen deutet in der Regel auf einen Verschleiß der Triebwerkskomponenten hin, insbesondere der Turbinenschaufeln und der Brennkammer. Die Effizienz der Turbine nimmt ab, wodurch mehr Wärme abgeführt werden muss, um die gleiche Leistung zu erzeugen. Dies kann auch auf Probleme mit der Kühlung des Triebwerks oder eine unvollständige Verbrennung hindeuten. Es ist ein wichtiger Indikator dafür, dass das Triebwerk gewartet werden muss.
Wie korrelieren N1 und N2 miteinander, und was ist bei einer Abweichung zu tun?
N1 und N2 sind über die Triebwerkskomponenten miteinander verbunden. Ein Anstieg der N1-Drehzahl erfordert normalerweise auch einen Anstieg der N2-Drehzahl, um die benötigte Luftmasse zu verdichten und die erforderliche Leistung zu erzeugen. Die genaue Korrelation ist im Triebwerks-Handbuch beschrieben. Wenn die Werte stark voneinander abweichen, beispielsweise N1 steigt, aber N2 stagniert, oder umgekehrt, kann dies auf Probleme im Getriebe, der Steuerung oder bei den Verdichtern/Turbinen hinweisen. In solchen Fällen ist eine sofortige Überprüfung durch das Flugpersonal und potenziell die Außerbetriebnahme des Triebwerks erforderlich.
Welche Rolle spielt die „ITT Margin“ bei der Triebwerksüberwachung?
Die „ITT Margin“ (oft auch als EGT Margin bezeichnet) ist die Differenz zwischen der aktuell gemessenen Innentriebwerkstemperatur (oder Abgastemperatur) und der maximal zulässigen Betriebstemperatur. Eine abnehmende ITT Margin über die Zeit ist ein klares Zeichen für Leistungsverlust und zunehmenden Verschleiß im Triebwerk. Piloten und Techniker nutzen die ITT Margin, um den verbleibenden Lebenszyklus des Triebwerks abzuschätzen und Wartungsbedarf frühzeitig zu erkennen. Eine zu geringe Margin kann dazu führen, dass das Triebwerk für bestimmte Flugprofile nicht mehr die erforderliche Leistung liefern kann.
Sind die Anzeigen für N1, N2, EGT und ITT bei allen Businessjets gleich?
Die grundlegenden Prinzipien und die Bedeutung von N1, N2, EGT und ITT sind bei allen Strahltriebwerken gleich. Allerdings können die spezifischen Werte, die Anzeigeformate, die Grenzwerte und die Art und Weise, wie diese Parameter von den Flugzeugsystemen interpretiert und dargestellt werden, je nach Triebwerkshersteller (z.B. Pratt & Whitney, Honeywell, Rolls-Royce) und Flugzeugmodell variieren. Moderne Businessjets verwenden in der Regel integrierte Elektroniksysteme wie EICAS oder ECMS, die diese Daten klar und übersichtlich anzeigen, oft mit zusätzlichen Warnungen und Empfehlungen.
