Als Triebwerksmechaniker oder Instandhalter stehst du vor der Herausforderung, die Integrität eines Jettriebwerks sicherzustellen, ohne es vollständig zerlegen zu müssen. Die Boroskopinspektion bietet dir hierfür eine unverzichtbare Methode, um kritische Komponenten auf Verschleiß, Beschädigung oder Fremdkörpereinwirkung zu prüfen und so die Betriebssicherheit zu maximieren.
Das sind die beliebtesten Boroskop Produkte
Keine Produkte gefunden.Was ist eine Boroskopinspektion am Jettriebwerk?

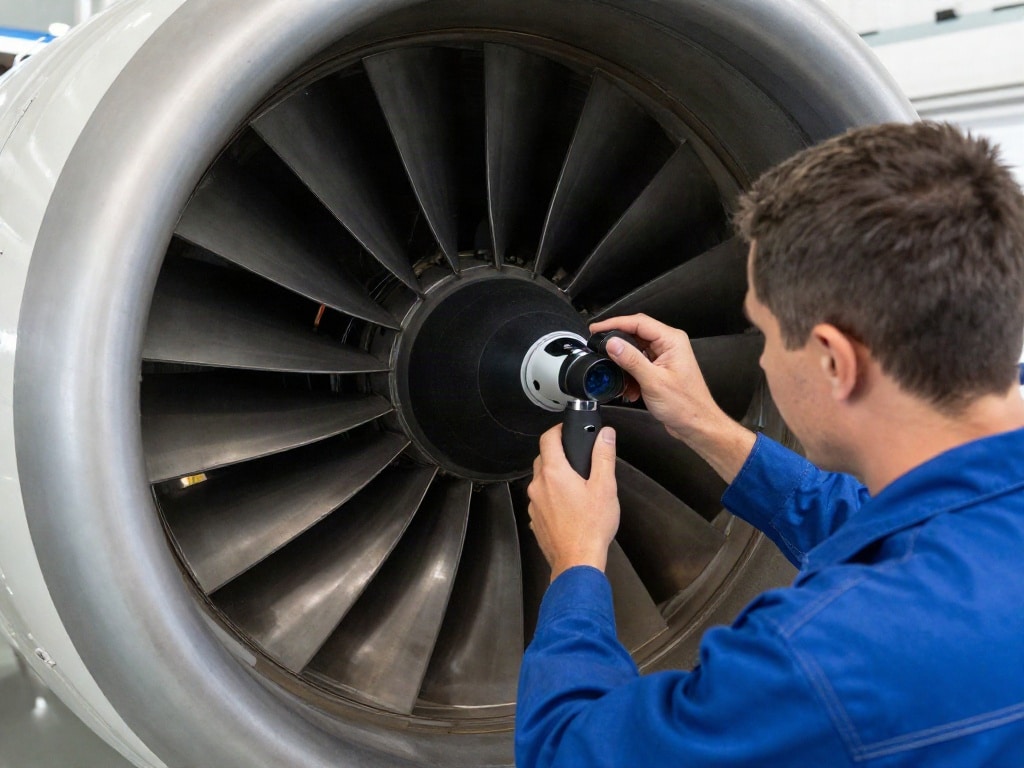

Die Boroskopinspektion, auch Endoskopie oder oft einfach „Borescoping“ genannt, ist ein zerstörungsfreies Prüfverfahren. Sie ermöglicht dir die visuelle Untersuchung des Inneren eines Jettriebwerks durch kleine, oft schwer zugängliche Öffnungen. Dies geschieht mittels eines flexiblen oder starren optischen Instruments, des Boroskops, das mit einer Lichtquelle und einer Kamera ausgestattet ist. Diese Technik ist essenziell für die präventive Instandhaltung und die schnelle Identifizierung von potenziellen Defekten, bevor diese zu schwerwiegenden Problemen führen können.
Der Ablauf einer Boroskopinspektion
Eine systematische und sorgfältige Durchführung ist entscheidend für den Erfolg einer Boroskopinspektion. Der Prozess umfasst mehrere definierte Schritte, die du exakt befolgen musst, um aussagekräftige Ergebnisse zu erzielen und die Integrität des Triebwerks zu gewährleisten.
Vorbereitung der Inspektion
Bevor du das Boroskop einsetzt, sind umfassende Vorbereitungen unerlässlich. Dies minimiert Risiken und stellt sicher, dass die Inspektion effizient und genau verläuft.
- Triebwerksprüfung und Freigabe: Stelle sicher, dass das Triebwerk gemäß den Herstellerrichtlinien für die Inspektion vorbereitet ist. Dies beinhaltet in der Regel, dass das Triebwerk abgekühlt und alle Systeme sicher abgeschaltet sind. Prüfe die Freigabedokumente und technische Bulletins des Herstellers bezüglich spezifischer Inspektionsanweisungen und zugelassener Zugangspunkte.
- Auswahl des richtigen Boroskops: Je nach zu inspizierendem Bauteil und der Zugänglichkeit wählst du das passende Boroskop. Es gibt flexible Boroskope für gekrümmte Pfade und starre Boroskope für gerade, gut zugängliche Bereiche. Achte auf den Durchmesser, die Länge und die Auflösung des Instruments. Moderne digitale Boroskope bieten oft eine verbesserte Bildqualität und Aufzeichnungsfunktionen.
- Vorbereitung des Zugangspunkts: Identifiziere die vorgesehenen Inspektionsöffnungen am Triebwerk. Diese sind oft durch Schrauben oder Abdeckungen gesichert. Entferne diese vorsichtig, achte darauf, keine Gewinde zu beschädigen oder Partikel in das Triebwerk zu bringen. Einige Zugangspunkte erfordern möglicherweise spezifische Adapter oder Werkzeuge.
- Kalibrierung und Funktionstest des Boroskops: Überprüfe vor jeder Inspektion die Funktion des Boroskops. Stelle sicher, dass die Beleuchtung einwandfrei funktioniert und die Bildübertragung klar ist. Führe bei Bedarf eine Kalibrierung des Geräts durch, falls dies vom Hersteller vorgeschrieben ist.
- Dokumentation vorbereiten: Halte alle notwendigen Dokumente bereit, um die Ergebnisse festzuhalten. Dies können Checklisten, Inspektionsprotokolle und gegebenenfalls digitale Aufzeichnungsmedien für Fotos und Videos sein. Notiere die Triebwerksidentifikation, das Datum der Inspektion und den Namen des durchführenden Technikers.
Durchführung der Inspektion
Die eigentliche Inspektion erfordert Präzision und ein tiefes Verständnis der Triebwerksarchitektur, um alle kritischen Bereiche zu erfassen.
- Einführen des Boroskops: Führe das Boroskop vorsichtig durch den vorbereiteten Zugangspunkt in das Triebwerk ein. Achte darauf, das Instrument nicht gegen empfindliche Bauteile zu stoßen. Bei flexiblen Boroskopen navigiere langsam und bedächtig durch die Krümmungen.
- Systematisches Scannen der Komponenten: Beginne mit den vorderen Verdichterstufen und arbeite dich schrittweise rückwärts durch das Triebwerk vor. Inspiziere jede Stufe der Verdichterschaufeln, der Brennkammer und der Turbinenschaufeln. Achte auf eine vollständige Abdeckung des jeweiligen Bereichs, indem du das Boroskop drehst und bewegst, um alle Oberflächen und Kanten zu sehen.
- Visuelle Kriterien und Auffälligkeiten: Achte bei der Untersuchung auf eine Vielzahl von potenziellen Schäden. Dazu gehören Risse, Abplatzungen (Chipping), Verformungen, Verfärbungen, Überhitzungsspuren, Erosion, Korrosion und Fremdkörpereinschlüsse (Foreign Object Damage – FOD). Dokumentiere jede Auffälligkeit detailliert, inklusive ihrer Position, Größe und Art.
- Fotografische und videografische Dokumentation: Mache aussagekräftige Fotos und Videos von allen relevanten Bereichen, insbesondere von auffälligen Stellen. Dies dient als Nachweis für den Zustand des Triebwerks, als Grundlage für weitere Entscheidungen und zur Dokumentation von Veränderungen über die Zeit. Moderne Boroskope ermöglichen hochauflösende Aufnahmen.
- Herausziehen des Boroskops: Ziehe das Boroskop nach Abschluss der Inspektion vorsichtig und langsam aus dem Triebwerk zurück. Achte erneut darauf, keine Bauteile zu beschädigen.
Nachbereitung und Auswertung
Die Ergebnisse der Inspektion müssen sorgfältig ausgewertet und dokumentiert werden, um fundierte Entscheidungen treffen zu können.
- Reinigung und Überprüfung des Boroskops: Reinige das Boroskop gemäß den Herstelleranweisungen. Überprüfe es auf Beschädigungen, die während der Inspektion entstanden sein könnten.
- Auswertung der Daten: Analysiere die gesammelten Fotos und Videos sowie deine Notizen. Vergleiche den Zustand der Komponenten mit den akzeptablen Toleranzen und den Vorgaben des Triebwerksherstellers.
- Berichterstattung: Erstelle einen detaillierten Inspektionsbericht. Dieser sollte die durchgeführten Arbeiten, alle identifizierten Auffälligkeiten (mit Bildern und Beschreibungen) und eine Empfehlung für die weiteren Schritte beinhalten (z.B. weitere Untersuchungen, Reparaturen, Austausch von Teilen oder die Freigabe des Triebwerks für den weiteren Betrieb).
- Entscheidungsfindung: Basierend auf dem Inspektionsbericht triffst du zusammen mit anderen zuständigen Personen (z.B. Ingenieuren, Instandhaltungsmanagern) die notwendigen Entscheidungen bezüglich der weiteren Instandhaltungsmaßnahmen.
Erkennbare Schäden bei der Boroskopinspektion
Die Boroskopinspektion ermöglicht die Früherkennung einer Vielzahl von Schäden, die die Leistung und Sicherheit deines Jettriebwerks beeinträchtigen können. Die genaue Identifizierung dieser Schäden ist entscheidend für die richtige Instandhaltungsstrategie.
Schaufelschäden (Verdichter und Turbine)
Die Schaufeln der Verdichter- und Turbinenstufen sind besonders anfällig für Beschädigungen. Dies sind die häufigsten und kritischsten Defekte, die du aufspüren kannst:
- Risse: Haarrisse oder größere Risse, die sich an der Vorderkante, der Hinterkante oder an den Spitzen der Schaufeln bilden können. Sie entstehen oft durch Materialermüdung, thermischen Stress oder mechanische Belastung.
- Abplatzungen (Chipping): Kleine oder größere Stücke, die vom Schaufelblatt abgebrochen sind. Dies geschieht häufig durch Fremdkörpereinschlag (FOD) oder durch Erosion.
- Verformungen: Biegungen, Verdrehungen oder Verziehungen der Schaufeln, oft verursacht durch Hitzebelastung, mechanische Einwirkungen oder während des Betriebs auftretende ungewöhnliche Kräfte.
- Erosion: Oberflächliche Abtragung des Materials, meist durch abrasive Partikel im Ansaugluftstrom (z.B. Sand, Staub). Dies führt zu einer Verringerung des aerodynamischen Profils und der Effizienz.
- Überhitzungsspuren/Verfärbungen: Bläuliche oder graue Verfärbungen auf den Schaufeln deuten auf extrem hohe Temperaturen hin, die zu Materialveränderungen führen können.
- Korrosion: Besonders an den Schaufelrändern oder Oberflächen können sich korrosive Ablagerungen oder Materialabtragungen zeigen, oft durch aggressive Chemikalien in der Luft oder Kondensation.
Fremdkörperschäden (FOD – Foreign Object Damage)
FOD ist eine der häufigsten Ursachen für Triebwerksschäden. Das Boroskop ist ein Schlüsselwerkzeug, um die Auswirkungen von FOD zu erkennen:
- Einschlagspuren: Deformierte oder eingedrückte Stellen auf Schaufeln oder Gehäusewänden, verursacht durch den Einschlag von Objekten wie Vögeln, Werkzeugen, Eis oder Trümmerteilen von der Landebahn.
- Abplatzungen und Risse durch FOD: Wie oben beschrieben, sind Abplatzungen und Risse an Schaufeln oft direkte Folgen eines FOD-Ereignisses.
- Hinterlassene Fremdkörper: Manchmal verbleiben Reste des aufgenommenen Fremdkörpers im Triebwerk, die sich an Gehäusewänden oder anderen Bauteilen festsetzen können.
Brennkammer- und Düsenschäden
Die Brennkammer ist extremen thermischen Belastungen ausgesetzt, was zu spezifischen Schäden führen kann:
- Risse in der Brennkammerwand: Thermische Spannungen können zu Rissen in der Wandstruktur der Brennkammer führen.
- Beschädigte oder verstopfte Einspritzdüsen: Eine ungleichmäßige oder blockierte Treibstoffzufuhr kann zu Fehlzündungen und Überhitzung führen. Das Boroskop kann hier Ablagerungen oder Verformungen erkennen.
- Verfärbungen und Überhitzungsspuren: Ähnlich wie bei den Turbinenschaufeln deuten Verfärbungen auf ungleichmäßige oder zu hohe Temperaturen hin.
Gehäuseschäden und Ablagerungen
Auch die Gehäusewände und andere interne Komponenten können Schäden aufweisen:
- Kratzer und Riefen: Oberflächliche Beschädigungen an Gehäusewänden, oft durch unachtsame Handhabung bei vorherigen Wartungsarbeiten oder durch FOD.
- Verformungen am Gehäuse: Dellen oder Beulen, die auf mechanische Einwirkungen hindeuten.
- Ablagerungen: Ansammlungen von Ruß, Öl, Staub oder anderen Rückständen an den Gehäusewänden oder an unzugänglichen Stellen. Diese können die Kühlung beeinträchtigen oder zu Blockaden führen.
- Undichtigkeiten: Sichtbare Spuren von austretendem Öl oder Gas können auf eine Beschädigung von Dichtungen oder Rissen im Gehäuse hindeuten.
Bedeutung der Boroskopinspektion für die Triebwerksleistung und Sicherheit
Die regelmäßige und fachgerechte Durchführung von Boroskopinspektionen ist nicht nur eine vorgeschriebene Wartungsmaßnahme, sondern ein fundamentaler Bestandteil für die Gewährleistung der operativen Effizienz und der Sicherheit von Jettriebwerken. Du erkennst frühzeitig Verschleißerscheinungen und potenzielle Defekte, bevor diese zu katastrophalen Ausfällen führen können. Dies ermöglicht eine proaktive Instandhaltung, reduziert ungeplante Ausfallzeiten und senkt somit langfristig die Betriebskosten.
| Inspektionsbereich | Typische Auffälligkeiten | Ursachen | Auswirkungen auf die Triebwerksfunktion |
|---|---|---|---|
| Verdichterschaufeln | Risse, Abplatzungen, Erosion, Verformungen, Überhitzungsspuren | FOD, Materialermüdung, thermischer Stress, abrasive Partikel | Reduzierte Verdichtungsleistung, erhöhter Kraftstoffverbrauch, Risiko von Schaufelbruch |
| Brennkammer | Risse in der Wand, Beschädigung der Einspritzdüsen, Überhitzungsspuren | Hohe thermische Belastung, ungleichmäßige Verbrennung, Treibstoffqualität | Ineffiziente Verbrennung, erhöhte Emissionen, potenzielle Turbinenschäden durch heiße Gase |
| Turbinenschaufeln | Risse, Abplatzungen, Verformungen, Überhitzungsspuren, Korrosion | Hohe Temperaturen, thermischer Wechsel, mechanische Belastung, FOD | Reduzierte Turbinenleistung, Überhitzung des Triebwerks, Risiko von Turbinenschaufelbruch und Kaskadenschäden |
| Gehäuse und Kanäle | Kratzer, Dellen, Risse, Ablagerungen, Undichtigkeiten | FOD, mechanische Einwirkungen, Verschleiß, Materialalterung | Aerodynamische Störungen, Leckagen von Schmierstoffen oder Druckluft, Beeinträchtigung der Kühlung |
| Fremdkörper (allgemein) | Einschlagspuren, Risse, Abplatzungen, hinterlassene Objekte | Vögel, Eis, Werkzeuge, Trümmerteile | Breites Spektrum von Schäden an allen Triebwerkskomponenten, bis hin zum Totalausfall |
Das sind die neuesten Boroskop Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Boroskopinspektion am Jettriebwerk: Ablauf und erkennbare Schäden
Wie oft sollte eine Boroskopinspektion am Jettriebwerk durchgeführt werden?
Die Frequenz von Boroskopinspektionen wird primär durch die Empfehlungen des Triebwerksherstellers bestimmt. Diese basieren auf der Betriebsstundenzahl, der Anzahl der Starts und Landungen (Zyklen), dem Einsatzgebiet des Flugzeugs und spezifischen Betriebserfahrungen. Zusätzlich können unerwartete Ereignisse wie Vogelschläge oder vermutete Fremdkörpereinschläge eine außerplanmäßige Inspektion erforderlich machen.
Welche Informationen sind für die Durchführung einer Boroskopinspektion notwendig?
Du benötigst das technische Handbuch des Triebwerksherstellers, das spezifische Inspektionsverfahren, die zugelassenen Zugangspunkte, die Kriterien für die Beurteilung von Schäden und die Liste der benötigten Werkzeuge und Ausrüstungen. Ebenso wichtig sind die Kenntnisse des durchführenden Technikers über die Triebwerksstruktur und potenzielle Schwachstellen.
Was sind die Hauptunterschiede zwischen einem flexiblen und einem starren Boroskop?
Ein flexibles Boroskop ermöglicht dir die Navigation durch gekrümmte und schwer zugängliche Bereiche, da es sich biegen und lenken lässt. Starre Boroskope werden hingegen für gerade und gut zugängliche Inspektionswege verwendet und bieten oft eine höhere Bildauflösung und Stabilität.
Welche Maßnahmen sind bei der Entdeckung von kritischen Schäden durch die Boroskopinspektion zu ergreifen?
Bei kritischen Schäden, die die Betriebssicherheit beeinträchtigen, ist unverzüglich ein Verfahren gemäß den Vorgaben des Triebwerksherstellers einzuleiten. Dies kann die sofortige Außerbetriebnahme des Triebwerks, detaillierte Reparaturpläne, den Austausch betroffener Komponenten oder eine eingehende zerstörende Untersuchung (nach Ausbau) umfassen. Alle Schritte müssen sorgfältig dokumentiert werden.
Kann eine Boroskopinspektion alle Schäden am Jettriebwerk erkennen?
Nein, die Boroskopinspektion ist eine visuelle Methode zur Untersuchung von Oberflächen und schwer zugänglichen Innenbereichen. Sie kann nicht alle Arten von Schäden erkennen, insbesondere solche, die tief im Material verborgen liegen (z.B. interne Materialermüdung, nicht-visuelle Risse) oder nur unter Volllast auftreten. Für eine vollständige Bewertung sind oft zusätzliche Prüfverfahren oder eine vollständige Triebwerkszerlegung erforderlich.
Welche Rolle spielt die digitale Aufzeichnung bei modernen Boroskopinspektionen?
Digitale Aufzeichnungen (Fotos und Videos) sind entscheidend für die Dokumentation des Zustands des Triebwerks. Sie ermöglichen eine objektive Beurteilung durch mehrere Personen, dienen als Referenz für zukünftige Inspektionen zur Erkennung von Veränderungen und sind für die Entscheidungsfindung bezüglich Wartung und Reparatur unerlässlich. Sie erhöhen die Nachvollziehbarkeit und Transparenz des gesamten Prozesses.
